درای کولر

درای کولر چیست ؟

درای کولر دقیقا مشابه یک کندانسور هوا خنک دستگاه چیلر است ولی با این تفاوت که به جای جریان داشتن مبرد در لوله های آن ، هر نوع سیال داغ دیگری نیز مانند آب ، مخلوط اتیلن گلیکول و آب ، مخلوط پروپیلن گلیکول و آب ، سیالات شیمیایی و غیره می تواند در آن جریان داشته باشد. دستگاه درای کولر از تعدادی کویل فین دار و تعدادی فن تشکیل شده است که سیالی داغ در مداری کاملا بسته (closed loop) در آن جریان داشته و توسط هوایی که به وسیله فن ها از اطراف کویل های فین دار عبور داده می شود ، حرارت خود را به هوا داده و خنک می شود. درای کولر در واقع جایگزین سیستم های خنک کن تبخیری مانند کولینگ تاور (برج خنک کننده) است و در نتیجه به آب نیازی نداشته و چون در آن تبخیری صورت نمی گیرد ، در نتیجه مصرف آب و مواد افزودنی به آب نیز وجود نخواهد داشت.

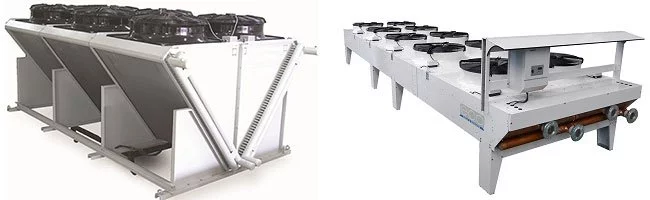

مطابق شکل زیر دستگاه درای کولر به دو شکل افقی و V ساخته می شود که با توجه به نوع کاربری و فضای موجود یکی از آن دو انتخاب و ساخته می شود‌. در مدل های کوچک تر، این دستگاه ها به صورت عمودی (همانند یک رادیاتور فن دار) نیز ساخته می شوند.

درای کولر

طرز کار درای کولر افقی (مبدل حرارتی هوا خنک افقی) :

مبدل حرارتی هوا خنک افقی

درای کولر V شکل (مبدل حرارتی هوا خنک V شکل) :

مبدل حرارتی هوا خنک V شکل

در این دستگاه ها از موتور فن های کوپل مستقیم و بدون گیربکس و نیز چرخ تسمه ای که معمولا از برندهای معتبر جهانی مانند EBM و زیلابگ و برندهای معتبر داخلی مانند شرکت دمنده تهیه می گردد استفاده می شود.

کاربرد درای کولر

1 . مراکز پردازش داده (دیتا سنتر) که حرارت زیادی تولید می کنند

2 . تجهیزات بیمارستان ها

3 . سیستم ها و دستگاه های صنعتی

4 . ایستگاه های تولید توان

5 . خنک کاری سیالات دستگاه های القایی

6 . دستگاه های تهویه مطبوع مانند چیلر ، VRF ، GHP

7 . موتورهای احتراق داخلی بزرگ صنعتی

و صنایع مختلفی مانند :

8 . صنایع فولاد جهت خنک کاری سیال خنک کننده کوره القایی و کوره قوس الکتریکی

9 . صنعت پالایشگاه و پتروشیمی برای خنک کاری و چگالش

10 . در صنایع لاستیک جهت خنک کاری سیال خنک کننده غلتک

11 . در صنایع پلاستیک برای خنک کاری سیال خنک کننده دستگاه تزریق پلاستیک

12 . در صنایع نساجی برای چگالش فرآیند بخار

13 . در نیروگاه جهت خنک کاری روغن روانکاری توربین ، اینترکولر و …

و هر کاربرد دیگری که در آن سیالی به روش هوا خنک نیاز به خنک شدن و یا چگالش داشته باشد.

مزایای درای کولر نسبت به سیستم های آبی مانند برج خنک کننده

1 . عدم نیاز به آب به خاطر هوا خنک بودن سیستم

2 . نگهداری بسیار کم به خاطر عدم وجود آب و افزودنی های آن

3 . عدم نیاز به سرویس دوره ای

4 . استفاده از لوله های فین دار منحنی شکل با ضریب انتقال حرارت بالا و در نتیجه امکان افزایش راندمان خنک کاری آن

5 . امکان استفاده از آن در هر نوع شرایط آب و هوایی از جمله شرجی (از برج های های خنک کننده در آب و هوای شرجی به علت افت راندمان نمی توان استفاده کرد)

6 . امکان جاری نمودن هر نوع سیالی در درای کولر (این درحالیست که در برج های خنک کن یا همان کولینگ تاورها فقط باید آب جاری شود و فقط قادر به کاهش دمای آب هستند)

مطالعه بیشتر درباره ویژگی ها ، مزایا و معایب برج های خنک کننده در این مقاله ⇐ کولینگ تاور (برج خنک کننده)

بررسی معایب آن نسبت به برج خنک کننده

1 . قیمت بالاتر

قیمت درای کولر نسبت به برج خنک کننده بیشتر است ولی این به شرطی است که آبی که در برج خنک کن مصرف می شود کاملا تمیز و بدون املاح باشد و در جاهایی که کیفیت آب پایین است باید از سختی گیر و دستگاه های مناسب تصفیه آب در مسیر آب استفاده شود و بنابرین قیمت این سختی گیر نیز به قیمت برج خنک کن افزوده می شود و در مقام مقایسه باید قیمت درای کولر را با مجموع قیمت برج خنک کن و سختی گیر مقایسه کرد.

2 . راندمان کمتر

در درای کولر سیال جاری در لوله ها (کویل) با هوا تماس مستقیم ندارد و حرارت سیال از جداره لوله ها به هوا داده می شود ولی در برج خنک کن آبگرم با هوا تماس مستقیم دارد و بنابرین راندمان بیشتری دارد ولی همین تماس مستقیم منجر به تبخیر بخشی از آب شده (مصرف آب داریم) و مشکل آلوده شدن آب و نیاز به پاکسازی دوره ای و همچنین فیلتر نمودن آن خواهیم داشت.

هم درای کولر و هم برج خنک کننده ظرفیت خنک کاری محدودی دارند ولی چیلرها با ظرفیتی بسیار بالا می توانند هر نوع سیالی را خنک کنند. مطالعه بیشتر درباره انواع چیلرها ، ویژگی ها ، مزایا ، معایب و قیمت آنها در این مقاله ⇐ انواع چیلر

نکته اینکه در حال حاضر ما دستگاه کندانسور ، اواپراتور و مبدل حرارتی طراحی و تولید نمی کنیم و هیچ نوعی از آنها (نه نوع پوسته و لوله ، نه صفحه ای و نه درای کولر یا همان هوا خنک) در سبد محصولات ما قرار ندارد. لطفا در این خصوص با مهندسان ما تماس نگیرید. این مقاله صرفا مقاله ای آموزشی برای بررسی طرز کار ، کاربرد ، مزایا ، ویژگی ها و قیمت درای کولر است. ما در حال حاضر فقط تولید کننده انواع چیلر (برای مصارف تهویه مطبوع و نیز خنک کاری ماشین آلات و فرآیندهای صنعتی) ، هواساز ، روفتاپ پکیج ، دستگاه زنت و ایرواشر هستیم و لطفا فقط در این خصوص با مهندسان ما تماس بگیرید.

مطالعه بیشتر درباره انواع مبدل های حرارتی در این مقاله ⇐ انواع مبدل حرارتی

بررسی انواع کندانسورها و طرز کار آنها در این مقاله ⇐ انواع کندانسور
