تهویه مطبوع بیمارستان ها

دستورالعمل ها و استانداردهای طراحی سیستم تهویه بیمارستان ها

برای طراحی سیستم تهویه مطبوع بیمارستان ها باید از دستورالعمل ها و استانداردهای بین المللی و محلی پیروی کرد که ما در ادامه این متن به مهمترین آنها اشاره خواهیم کرد. بیمارستان ها از جمله مهمترین و حساس ترین بخش های جامعه هستند که به منظور حفظ سلامتی مردم و کنترل عفونت ها و سرایت بیماری ها باید به مناسب ترین و دقیق ترین شکل ممکن تهویه شوند. در همین راستا استانداردها و دستورالعمل های بسیاری تدوین شده اند که در هر کشوری برای ساخت بیمارستان باید از آنها تبعیت شود. برای طراحی سیستم تهویه مطبوع سرمایشی و گرمایشی در بیمارستان ها ، ابتدا نیاز بخش های مختلف آن بررسی شده و متناسب با آن ، مناسب ترین تجهیزات برای سرمایش ، گرمایش و تهویه هوا انتخاب می گردد.

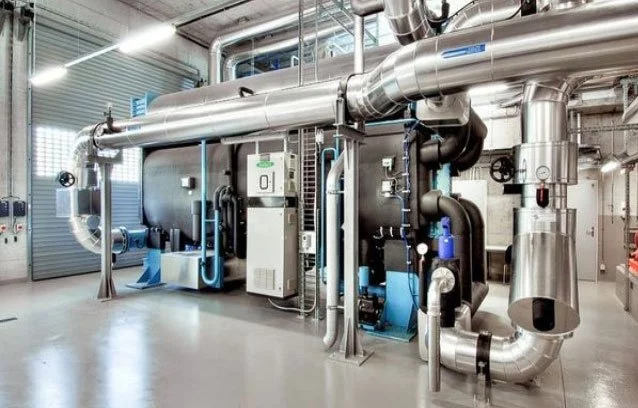

سیستم تهویه مطبوع بیمارستان ها

چند بخش اصلی در یک بیمارستان عمومی عبارتند از :

1 . جراحی و مراقبت های ویژه

2 . پرستاری

3 . فضاهای جانبی

4 . اداری

5 . تشخیص و درمان بیماری ها

6 . قسمت استریل کردن تجهیزات و لوازم

7 . خدمات پشتیبانی

مهمترین منابع ، دستورالعمل ها و استانداردهای طراحی سیستم تهویه مطبوع بیمارستان ها عبارتند از :

1 . استاندارد ASHRAE 170 برای تهویه هوای کلیه مراکز بهداشتی و درمانی از جمله بیمارستان ها

2 . کتابچه راهنمای ASHRAE HVAC Design Manual for Hospitals and Clinics

3 . استاندارد ASHRAE 62.1 Ventilation به منظور رسیدن به کیفیت هوای قابل قبول در داخل محیط بهداشتی

4 . دستورالعمل های USP 795, USP797, USP 800 مرتبط با انبار دارو و داروخانه بیمارستان ها برای آماده سازی ، نگهداری و جابجایی داروهای استریل ، غیر استریل و مواد دارویی خطرناک

5 . استاندارد ASHRAE 15 برای ایمنی سیستم های تبرید و استاندارد ASHRAE 34 برای تعیین و طبقه بندی ایمنی مبرد

6 . استاندارد ASHRAE 55 در رابطه با شرایط دمایی مناسب و قابل قبول سکونت انسان

7 . دستورالعمل NFPA 96 در خصوص اطفاء حریق و کنترل تهویه در بخش های پخت و پز تجاری

8 . دستورالعمل ها و استانداردهای ANSI/NSF 49 و ASHRAE Laboratory Design Guide در خصوص طراحی سیستم تهویه آزمایشگاه

9 . استاندارد حفاظت در برابر آتش NFPA 45 برای آزمایشگاه‌ های دارای مواد شیمیایی

10 . استانداردهای NFPA 90A و NFPA90B در خصوص نصب دستگاه های تهویه مطبوع

11 . استاندارد NFPA 92 در خصوص سیستم های کنترل دود

12 . دستورالعمل ها و استانداردهای NFPA 99 ,NFPA 101, NFPA 5000 در رابطه با حفاظت مراکز درمانی در برابر آتش

13 . هندبوک کاربردهای تهویه مطبوع ASHRAE HVAC Applications Handbook قسمت 48 ام در رابطه با کنترل صدا و ارتعاشات سیستم تهویه

14 . دستورالعمل ها و استانداردهای UL Standards شامل UL 1995 Heating and Cooling Equipments در رابطه با تجهیزات سرمایشی و گرمایشی ، UL 555 در خصوص دمپرهای آتش نشانی و UL 705 در خصوص ونتیلاتورهای برقی

دستورالعمل ها و استانداردهای طراحی سیستم تهویه مطبوع بیمارستان ها

نقش سیستم تهویه مطبوع در کنترل سرایت بیماری ها

سیستم تهویه مطبوع باید طوری عمل کند تا از سرایت بیماری های مسری مثل آنفولانزا ، کرونا و سل از یک بخش و از طریق هوا به سایر بخش ها جلوگیری شود. طراح سیستم تهویه یک بیمارستان باید این جنبه ها را در نظر داشته باشد و رعایت تمام کدها ، دستورالعمل ها و استانداردها را یک مسئولیت اخلاقی بداند. برخی از مهمترین نکاتی که طراح سیستم تهویه مطبوع باید مد نظر داشته باشد عبارتند از :

1 . نرخ تغییر (جایگزینی) هوا به منظور به حداقل رساندن مدت زمان معلق ماندن ذرات در هوا

2 . فیلتراسیون صحیح هوا برای حذف میکروب ها

3 . تابش UVGI برای از بین بردن عوامل و میکرو ارگانیسم ها زنده موجود در هوا و جلوگیری از رشد آنها

4 . تحت فشار قرار دادن فضاها برای انتقال هوا از منطقه تمیز به ناحیه کمتر تمیز و کثیف

5 . کنترل دما و رطوبت برای کاهش انتشار عوامل بیماری زا

6 . 100% اگزاست از فضاهای پر خطر تعیین شده برای حذف ذرات از فضا

7 . توزیع مناسب هوا برای کاهش رسوب ذرات و ایجاد مسیر طراحی شده برای خروج

8 . تحت فشار قرار دادن کل ساختمان برای کاهش نفوذ هوا از خارج

نقش سیستم تهویه در کنترل سرایت بیماری ها

طراحی سیستم سرمایش ، گرمایش و تهویه 8 بخش مهم از یک بیمارستان

وقتی که صحبت از سیستم تهویه مطبوع یک بیمارستان می شود دیگر فقط رسیدن به شرایط آسایش دمایی ملاک نیست و سیستم HVAC که برای یک بیمارستان طراحی می شود شامل تمامی موارد از جمله فیلتراسیون هوا ، تنظیم دمای بخش های مختلف (هم سرمایش و هم گرمایش) ، رطوبت‌ زنی و رطوبت‌ زدایی و همچنین مدیریت فشار ، توزیع و ورود و خروج هوا است که همگی باید بر طبق دستورالعمل ها و استانداردهای بین المللی طراحی و اجرا شود. نکته اینکه در هنگام طراحی و ساخت سیستم سرمایش ، گرمایش و تهویه مطبوع بیمارستان ها و به منظور دستیابی به شرایط مطلوب ، باید هماهنگی نزدیک بین طراح و متخصص تجهیزات پزشکی وجود داشته باشد.

برخی از مهمترین نکات و معیارهای طراحی سیستم تهویه مطبوع در مهمترین بخش های یک بیمارستان عبارتند از :

1 . تهویه بخش جراحی و مراقبت های ویژه

در هیچ یک از بخش های بیمارستانی به اندازه سوئیت های جراحی نیاز به کنترل دقیق شرایط ضد عفونی محیط وجود ندارد. سیستم هایی که برای اتاق های عمل استفاده می شوند نیاز به طراحی خاص دارند تا غلظت ارگانیسم های قابل انتقال به وسیله هوا به حداقل مقدار برسد.

2 . تهویه بخش اتاق عمل

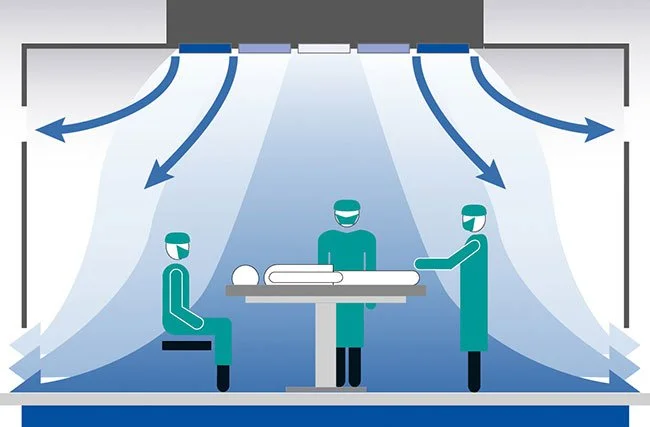

مطالعه سیستم های توزیع هوا در اتاق عمل و مشاهده نتایج حاصل از اتاق های تمیز موجود در صنایع نشان داده است که برای ثابت ماندن غلظت مواد آلاینده در سطح قابل قبول ، تغذیه هوا از سقف و حرکت آن به سمت چندین دریچه خروجی که بر روی دیوارهای مقابل آنها قرار دارند شاید موثرترین الگوی حرکت هوا باشد که در تصویر زیر به خوبی نمایش داده شده است. برای تخلیه گازهای بیهوشی از درون اتاق عمل ، باید یک سیستم تخلیه هوای مجزا و یا سیستم خلاء مخصوص در نظر گرفته شود. برای انتقال گازهای بیهوشی غیرقابل اشتعال می توان از سیستم های خلاء طبی استفاده کرد. در هر اتاق عمل باید یک یا چند دهانه سیستم خلاء نصب گردد تا بتوان مسیر جمع آوری و تخلیه مواد بیهوشی در نقاط مختلف را به آنها متصل کرد.

برای مثال مطابق با بخشی از دستورالعمل ها و استانداردهایی که به آنها اشاره کردیم پیشنهاد می شود شرایط زیر برای اتاق های عمل ، سونداژ ، سیستوسکوپی و شکسته بندی رعایت گردد :

1 . قابلیت تغییر درجه حرارت در محدوده 68 تا 76 درجه فارنهایت (20 تا 24 درجه سانتی گراد)

2 . ثابت نگه داشتن رطوبت نسبی بین 50 تا 60 درصد

3 . مثبت بودن فشار اتاق نسبت به تمام اتاق های مجاور با تغذیه 15 درصد هوای اضافی

4 . درزبندی مناسب تمام دیوارها ، سقف و کف

5 . مناسب بودن محل نصب دماسنج و رطوبت سنج

6 . استفاده از فیلترهای هوا مطابق استاندارد

7 . تغذیه تمام هوا از سقف و برگشت آن حداقل از دو نقطه نزدیک به کف

8 . تمام تجهیزات باید مطابق با الزامات استاندارد باشد.

تهویه مطبوع بیمارستان ها - اتاق عمل

3 . تهویه بخش اورژانس

در اکثر اوقات این بخش آلوده ترین ناحیه بیمارستان است. زیرا به دلیل ورود بیماران متعدد و تعداد نسبتا زیاد همراهان ، فضا خاک آلود و کثیف است. درجه حرارت و رطوبت قسمت انتظار و دفتر بخش اورژانس باید در محدوده آسایش باشد. در اتاق های عمل اورژانس که در نزدیکی بخش اورژانس قرار دارد باید درجه حرارت و رطوبت و مقدار هوای تازه را مشابه اتاق های عمل در نظر گرفت. اتاق ذخیره مواد بیهوشی باید مطابق استاندارد تهویه گردد. در عین حال ، توصیه می شود فقط از تهویه مکانیکی استفاده شود.

4 . تهویه بخش مراقبت های شدید (ICU)

در این واحد بیماران بسیار حاد (از بیماران پس از عمل جراحی تا بیماران قلبی) نگهداری می شوند. پیشنهاد می گردد درجه حرارت ها متغیر و در محدوده 75 تا 80 درجه فارنهایت (24 تا 26 درجه سانتی گراد) و رطوبت نسبی حداقل 30 درصد و حداکثر 60 درصد و فشار نسبی هوا مثبت در نظر گرفته شود. واحدهای ایزوله حفاظتی (PIU) بیماران مبتلا به اختلال سیستم ایمنی بدن (از قبیل بیماران مبتلا به سرطان خون یا پیوند اعضا ، پیوند مغز استخوان و سوختگی) بسیار مستعد پذیرش بیماری هستند. بایستی دفعات تعویض هوا را 15 مرتبه در ساعت در نظر گرفت. هوای استریل از روی بیماران مکیده و در نزدیک کف (در ناحیه نزدیک به در اتاق) برگشت داده می شود. استفاده از سیستم هواساز مجزا برای واحدهای ایزوله ، موجب ساده تر شدن کنترل فشار و بهبود کیفیت می گردد.

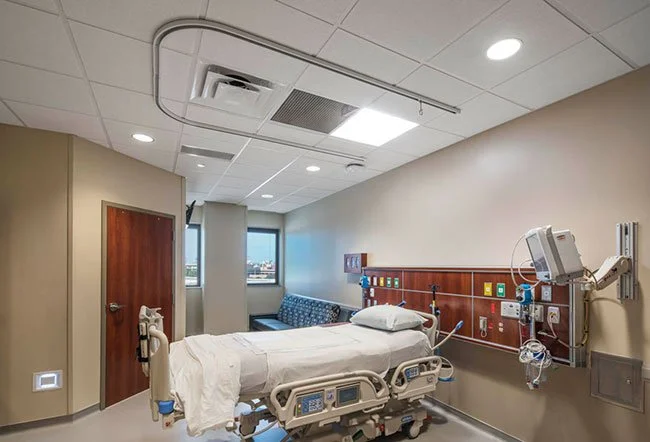

تهویه مطبوع واحد مراقبت های شدید (ICU)

5 . تهویه بخش ایزوله بیماران مسری

این اتاق ها برای محافظت سایر قسمت های بیمارستان از سرایت بیماری های مسری استفاده می شود. وجود گونه ای از بیماری سل که در مقابل داروها مقاوم است ، اهمیت تعویض هوا ، تحت فشار قرار دادن اتاق ، تصفیه و توزیع هوا در این اتاق ها را افزایش می دهد. درجه حرارت و رطوبت این اتاق ها باید مشابه اتاق بیماران باشد.

6 . تهویه بخش استریل کردن تجهیزات

تجهیزات و وسایل آلوده قبل از استفاده مجدد به این واحد آورده می شوند تا تمیز و استریل گردند.

این واحد معمولا دارای سه ناحیه است :

1 . ناحیه تمیز کردن

2 . ناحیه استریل کردن

3 . ناحیه انبار که اجناس استریل تا زمان نیاز در آن نگهداری می شود.

اگر این ناحیه ها در یک فضای بزرگ قرار دارند ، جریان هوا باید از انبار تمیز به سمت ناحیه استریل کردن و از آنجا به سمت ناحیه تمیز کردن باشد.

7 . تهویه بخش خدمات

بخش های خدماتی عبارتند از :

1 . محل تهیه غذاهای رژیمی

2 . رختشویخانه

3 . تاسیسات مکانیکی

4 . امکانات رفاهی کارکنان

اگرچه این قسمت ها می توانند دارای سیستم تهویه مطبوع باشند یا نباشند ولی از نظر مراعات اصول بهداشت و بی خطر کردن محیط ، تغذیه مناسب هوای تازه از اهمیت زیادی برخوردار است. تهویه این قسمت ها را نمی توان فقط به سیستم تخلیه هوا محدود کرد بلکه باید سیستمی نیز برای تغذیه هوا در نظر گرفت. این هوا باید تصفیه شده و دارای درجه حرارت تحت کنترل باشد.

8 . تهویه بخش آزمایشگاه

برای آسایش و ایمنی تکنسین ها باید آزمایشگاه ها دارای سیستم تهویه مطبوع باشند. وجود دود ، بخار ، بوهای شیمیایی و حرارت حاصل از تجهیزات ، همگی در ایجاد این نیاز سهیم هستند. تعیین موثرترین ، اقتصادی ترین و ایمن ترین سیستم تامین هوای تازه برای آزمایشگاه ها ، نیازمند مطالعه و بررسی است. هنگامی که مقدار هوای تازه مورد نیاز فضای آزمایشگاه تقریبا برابر با مقدار هوای تازه مورد نیاز هودهاست ، برای تخلیه تمام هوای تازه تغذیه شونده به آزمایشگاه می توان از سیستم تخلیه هودها استفاده کرد. در مواردی که مقدار تخلیه هودها بیشتر از مقدار تغذیه هوای تازه است ، برای تأمین هوای هودها باید مقداری هوای تازه اضافی به درون آزمایشگاه تغذیه کرد. به کاربردن سیستم های VAV برای تغذیه و تخلیه هوای آزمایشگاه ها موفقیت آمیز بوده است.

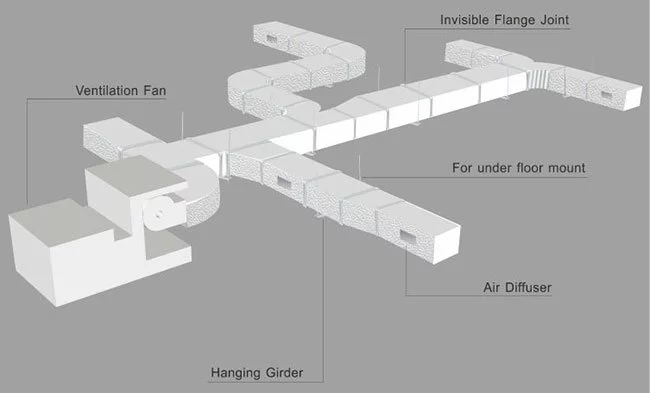

تهویه مطبوع آزمایشگاه ها

مهمترین دستگاه های مورد نیاز برای سرمایش ، گرمایش و تهویه مطبوع بخش های مختلف بیمارستان

در تهویه مطبوع بیمارستان ها چهار نیاز اساسی عبارتند از :

1 . تنظیم دقیق و مستقل دمای بخش های مختلف

2 . تنظیم دقیق رطوبت در بخش های مختلف

3 . ورود و خروج هوا از نقاط صحیح هر بخش با سرعت و جهت کنترل شده

4 . فیلتر نمودن هوای تازه ورودی و نیز هوای در گردش به موثرترین شکل ممکن

برای رسیدن به این چهار فاکتور مهم در سیستم تهویه مطبوع بیمارستان ها و مراکز درمانی از دستگاه های گوناگونی استفاده می شود (که همگی باید بر اساس دستورالعمل ها و استانداردهای ذکر شده طراحی و ساخته شوند) که مهمترین آنها عبارتند از :

1 . دستگاه چیلر به عنوان دستگاه سرد کننده آب و ارسال آن به واحدهای خنک کننده هوا در داخل ساختمان

2 . دستگاه بویلر به عنوان دستگاه گرم کننده آب (یا ایجاد بخار آب) و ارسال آن به واحدهای گرم کننده هوا در داخل ساختمان

3 . دستگاه هواساز هایژنیک یا همان هواساز بهداشتی به عنوان واحد خنک کننده و گرم کننده هوا توسط آب سرد و گرم ارسالی از سمت چیلر و بویلر و به عنوان رطوبت زن و رطوبت گیر هوا و تنظیم کننده رطوبت به میزان دلخواه و نیز تصفیه کننده هوا از هر نوع آلودگی با فیلترهای هپا ، اولپا و …

4 . دستگاه های فن کویل به عنوان واحدهای خنک کننده و گرم کننده موضعی هر اتاق یا سالن با قابلیت تصفیه نمودن هوا از آلودگی ها و نیز کاهش رطوبت هوا در حالت خنک کننده

5 . فن های خارج کننده هوا به بیرون از ساختمان با مکش و ایجاد فشار منفی در هوا به شکل صحیح

سیستم سرمایشی گرمایشی چیلر ، بویلر ، هواساز و فن کویل ها

ویژگی ها و ساختار هر دستگاه را می توانید در متن های زیر مطالعه کنید.

مطالعه بیشتر درباره ویژگی ها و استانداردهای هواسازهای هایژنیک در این صفحه ⇐ هواساز هایژنیک

مطالعه بیشتر درباره انواع فن کویل ها و خصوصیات آنها در این صفحه ⇐ فن کویل

مطالعه بیشتر درباره انواع چیلرها و طرز کار آنها در این صفحه ⇐ چیلر

تهویه مطبوع ماخ طراح و تولید کننده انواع دستگاه های تهویه مطبوع سرمایشی و گرمایشی برای کاربردهای گوناگون از جمله تجهیزات مخصوص تهویه مطبوع مراکز درمانی و بیمارستانی ، مطابق با استانداردهای روز و متناسب با نیازهای هر پروژه است. محصولات شرکت ما به صورت مستقیم از کارخانه و با قیمت مناسب به فروش می رسد. جهت کسب اطلاعات بیشتر در مورد انواع دستگاه ها ، انتخاب مناسب ترین سیستم برای بیمارستان ، مراکز بهداشتی و درمانی و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید.

مهندس احمدی (تهویه مطبوع ماخ) : 09127675117 – 09194427470

مهندس خورانی (تهویه مطبوع ماخ) : 09191639363

مطالعه بیشتر درباره ساختار دستگاه هواساز در این متن ⇐ سیستم هواساز
