مینی چیلر هوا خنک

نحوه عملکرد مینی چیلر هوا خنک و ویژگی های آن

مینی چیلر هوا خنک در واقع ترکیبی از سیکل تبرید و مدار آب خنک شونده است. به این صورت که دقیقا مشابه چیلر تراکمی هوا خنک ، گاز مبرد (R134A یا R407 و یا غیره) توسط کمپرسوری که با نیروی الکتروموتور به گردش در می آید ، از طریق لوله کشی به کویل های واحد کندانسور پمپاژ شده و با عبور از کویل های پر پیچ و خم کندانسور و تبادل حرارت با محیط اطراف ، کم کم به شکل مایع  مبرد در می آید. سپس این مایع مبرد از یک شیر انبساط عبور داده شده و فشار از روی آن برداشته می شود. مایعی که فشار از روی آن برداشته شده به سرعت با گرفتن گرما تبخیر می شود. در واقع مایع مبرد بعد از عبور از شیر انبساط ، وارد واحد اواپراتور می شود و با عبور از کویل های پر پیچ و خم آن و با گرفتن حرارت ، به گاز تبدیل شده و مجددا به کمپرسور رفته تا این سیکل تکرار شود.

سیستم سرمایشی چیلر

نکته اینجاست که مبرد موجود در اواپراتور به جای جذب گرمای هوا ، درون مخزنی از آب قرار گرفته و با جذب حرارت از آب ، آب را خنک می کند و این آب خنک شده به عنوان منبع سرمایش به فن کویل ها و هواسازهای داخل ساختمان (و یا به یک دستگاه صنعتی) منتقل و در آنجا با تبادل حرارت با محیط ، هوا را خنک می کند. در ضمن مینی چیلرها کاربرد گسترده ای به عنوان خنک کننده دستگاه های صنعتی دارند. در دستگاه هایی که به کاهش و کنترل دقیق دما نیاز باشد ، استفاده از چیلرها و مینی چیلرها مناسب ترین گزینه خواهد بود.

مینی چیلر

مطالعه بیشتر درباره دستگاه فن کویل و ویژگی های آن در مقاله ⇐ فن کویل چیست ؟

همچنین برای آشنایی بیشتر با ساختار و کاربردهای دستگاه هواساز پیشنهاد می کنیم که مقاله دستگاه هواساز را مطالعه بفرمایید.

کلمه مینی به این خاطر به کار رفته که این دستگاه ها در ظرفیت پایین ساخته می شوند. کلمه هوا خنک به این خاطر به کار رفته که وقتی مبرد پس از کمپرسور وارد کندانسور (از نوع هوا خنک) می شود ، داغ بوده و گرمای خود را از طریق کویل پر پیچ و خم و فن به هوا داده و به اصطلاح خنک می شود. تا اینجا به طور کلی با نحوه عملکرد مینی چیلر هوا خنک آشنا شدیم و در ادامه به ویژگی های آن اشاره خواهیم نمود.

آشنایی بیشتر با انواع کندانسورها در متن ⇐ انواع کندانسور

ویژگی های مینی چیلر هوا خنک ساخته شده در شرکت ما :

1 . نصب ، کنترل و تنظیم ظرفیت به شکل آسان

2 . دارای پمپ آب و منبع انبساط

3 . قابلیت اتصال به فن کویل ها و هواسازهای مختلف

4 . دارای کندانسور هوا خنک با لوله های مسی و مجموعه موتورفن های شرکت های Beta ، دمنده و EBM با بالانس دینامیکی و استاتیکی آن

5 . مجهز به کمپرسور اسکرال از نوع دانفوس و کوپلند – مطابق کاتالوگ مینی چیلر هوا خنک در جدول زیر

6 . دارای PC Board با کنترل لمسی

7 . بدنه فسفات شده با پوشش رنگ الکترو استاتیکی

8 . عدم محدودیت در طول لوله کشی

9 . استفاده از مبردهای دوستدار محیط زیست

10 . دارای محافظ ضد یخ زدگی، محافظ جریان آب، محافظ ولتاژ و …

11 . طراحی و ساخت بدنه با دستگاه های تمام اتوماتیک

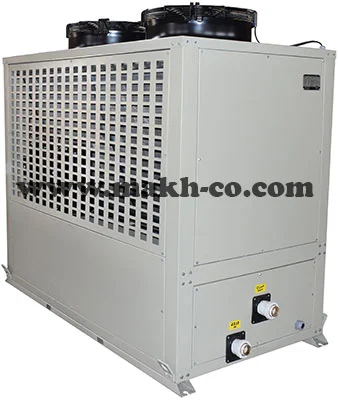

نمونه ای از مینی چیلر هوا خنک ساخته شده در شرکت ما :

مینی چیلر هوا خنک

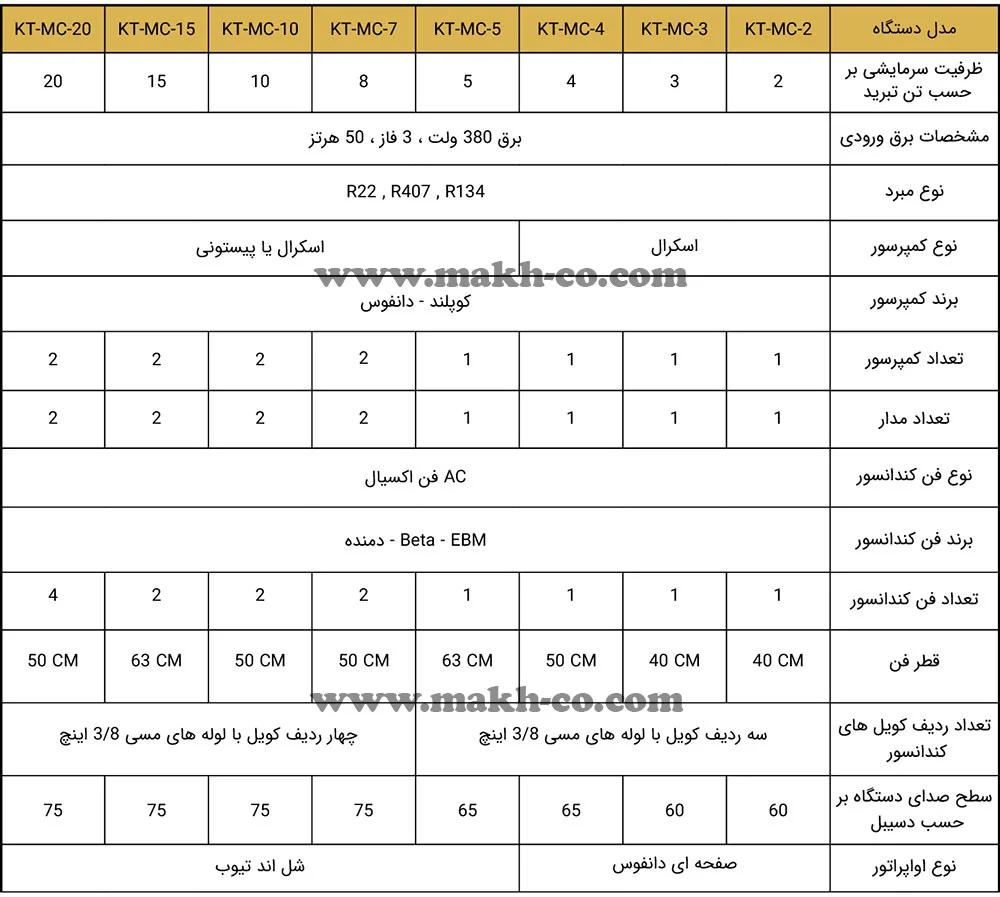

کاتالوگ مینی چیلر :

جدول کاتالوگ مینی چیلر های هوا خنک ساخته شده در شرکت ما شامل 8 نمونه با نام های تجاری KT-MC-2 تا KT-MC-20 از ظرفیت 2 تا 20 تن تبرید است که در انتخاب اولیه دستگاه به عنوان یک راهنما استفاده می شود. ما دستگاه مورد نیاز برای هر پروژه را به طور خاص با ظرفیت و خصوصیات تعیین شده و مطابق با نیازها و درخواست های هر مشتری، طراحی و تولید می کنیم.

کاتالوگ مینی چیلر

تمامی مراحل طراحی و ساخت انواع مینی چیلرها ، چیلر ، هواساز ، دستگاه زنت و سایر سیستم های سرمایشی و گرمایشی مطابق با استانداردهای روز و مطابق با نیازها و درخواست های هر مشتری در محل کارخانه شرکت ما انجام و کلیه محصولات به طور مستقیم از کارخانه و با قیمت مناسب به فروش می رسند. جهت کسب اطلاعات بیشتر درباره مینی چیلر و سایر دستگاه ها ، انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید.

مهندس احمدی : 09127675117 – 09194427470

مهندس خورانی : 09191639363

هدف ما در این مقاله این بود که به طور ساده اجزا و نحوه عملکرد مینی چیلر هوا خنک را تشریح کنیم و برخی از ویژگی های آن را بیان نماییم. پیشنهاد می کنیم که برای مطالعه بیشتر و آشنایی با ساختار و مزایای دستگاه سرمایشی و گرمایشی روف تاپ پکیج به صفحه روف تاپ پکیج مراجعه فرمایید.

به این متن چند ستاره میدین؟ (ستاره سمت چپ بیشترین امتیاز رو داره. بدون نیاز به ثبت نام در سایت می تونید امتیاز بدید)
[کل: 10 میانگین: 4.5]
اشتراک گذاری :

11 دیدگاه. ارسال دیدگاه جدید

  • فرشید ابراهیمی
    ژانویه 20, 2019 3:20 ب.ظ

    با سلام. اطلاعاتتون راجب سیستم های چیلر و مینی چیلر خیلی خوب است. برای من که اطلاعات خاصی راجب این سیستم ها نداشتم عالی بود. ✌✌

    پاسخ
  • سلام بنده توی کار ساختمان هستم در اصفهان جهت ساختمان ها اسپیلیت و یا داکت یا کولر ابی کار میکردم الان یه مجموعه خانوادگی میسازم یک واحد دوبلکس۱۷۰متر و ۳ واحد تیپ ۱۲۵متری میخوام نظرشما درمورد مینی چیلر چیه و هزینه تم چقدر میشه ممنونم.

    پاسخ
    • سلام و درود. مهندسان ما با شما تماس میگیرن و مشخصات و قیمت رو خدمتتون اعلام میکنن

      پاسخ
  • سلام ممنون از خدمتتان
    رستمی هستم از جیرفت برای یک ساختمان پنج طبقه و هر واحد ۲۳۰ متر چه نوع چیلری پیشنهاد میکنید البته با توجه به آب‌وهوای جیرفت و قیمت را نیز لطف کنید

    پاسخ
    • سلام و درود بر شما. مناسب ترین دستگاه برای این متراژ استفاده از سیستم مینی چیلر و فن کویل یا چیلر مرکزی و فن کویل است. در حالت اول اگر از مینی چیلر استفاده کنید، به ازای هر واحد یک دستگاه مینی چیلر نصب می شود که به فن کویل های آن واحد متصل می گردد. در حالت دوم به جای 5 دستگاه مینی چیلر، یک چیلر مرکزی (از نوع تراکمی هوا خنک) بر روی بام نصب شود و با لوله کشی آب سرد به کلیه فن کویل ها متصل می گردد. قیمت یک چیلر مرکزی از مجموع قیمت 5 مینی چیلر کمتر خواهد بود. لطفا برای استعلام ظرفیت مورد نیاز و قیمت روز دستگاه ها با مهندسان ما تماس بگیرید تا به طور کامل هم از نظر انتخاب دستگاه مناسب شما را راهنمایی و هم سریعا قیمت را خدمتتان اعلام کنند.

      پاسخ
  • اردلان عباس نژاد
    جولای 20, 2022 2:34 ب.ظ

    سلام و وقت بخیر. ممنون از مطلب مفیدتون. عباس نژاد هستم از کیش. خواستم بدونم دستگاه مینی چیلر برای شهر کیش مناسبه؟ با توجه به شرایط آب و هوایی که اینجا هم گرم و هم شرجی هست، این چیلرها جوابگو هستن؟ آیا می تونه برای یک ساختمان دو طبقه 120 متری جواب گوباشه؟ و اینکه شما امکان ارسال به کیش رو دارید؟ چقدر زمان می بره؟

    پاسخ
    • سلام و عرض ادب خدمت شما. سپاسگزاریم. بله برای استفاده در شهر کیش و به طور کلی تمامی مناطق آب و هوایی از جمله آب و هوای گرم و شرجی یکی از بهترین گزینه هاست زیرا بر مبنای سیکل تبرید تراکمی (سیستم های دارای کمپرسور و مبرد و …) عمل می کند. تجهیزات این دستگاه برای مناطق جنوبی کشور باید به طور خاص انتخاب گردد تا راندمان و طول عمر بالایی داشته باشد و ما نیز کلیه مینی چیلرها را بر اساس شرایط آب و هوایی محل نصب و به طور خاص طراحی و تولید می کنیم. بله سرمایش چنین متراژی که فرمودید به خوبی تامین می شود و برای استعلام قیمت و مدت زمان ساخت و مشاوره بیشتر با مهندسان ما تماس بگیرید.

      پاسخ
  • سلام آپارتمان ما ۱۷۰ متر مربع و با کولر آبی خنک میشه شما میتونید بدون خرابی چیلر نصب کنید؟

    پاسخ
    • درود بر شما. یکی از مزیت های سیستم چیلر و فن کویل (یا مینی چیلر و فن کویل) این است که به راحتی و بدون تخریب می توان آن را جایزگین سیستم های کانالی مثل کولر آبی نمود. چونکه فن کویل ها با لوله کشی آب سرد به مینی چیلر هوا خنک که در بیرون از ساختمان نصب شده است متصل می گردند و بدون تخریب می توان این لوله کشی را انجام داد. فن کویل ها را نیز می توان از نوع دیواری (درست شبیه پنل دیواری یک کولر گازی) انتخاب نمود و آن ها را بر روی دیوار اتاق ها و سالن و … نصب نمود.

      پاسخ
  • سلام. بنده از همکاران فنی در زمینه اسپیلت و داکت اسپیلت هستم. با ۲۳ سال سابقه. در یک ساختمان ۱۰ واحدی ۳ سال پیش ۱۰ دستگاه مینی چیلر یکی از تولید کنندگان داخلی نصب شده و منبع انبساط ندارند. بعضی واحدها شخصا منبع انبساط گذاشتن. اگه امکان داره یکم راهنمایی کنید.

    پاسخ
    • درود بر شما. قاعدتا می بایستی که پمپ و منبع انبساط در مینی چیلر از طرف شرکت سازنده تعبیه شود و برای مثال ما در تمامی محصولات خود پمپ و منبع انبساط تعبیه می کنیم. در این مورد خاص اگر منبع انبساط تعبیه نشده باید منبع انبساط نوع بسته تهیه بفرمایید.

      پاسخ
