چیلر مرکزی

در این مقاله ضمن پاسخ به پرسش چیلر مرکزی چیست و آشنایی با ویژگی ها و مزایای آن ، انواع آن را نیز معرفی کرده و این سیستم را با سیستم های غیر مرکزی از نظر نحوه کار ، قیمت و غیره مقایسه خواهیم کرد.

چیلر مرکزی چیست ؟

در پاسخ به سوال چیلر مرکزی چیست به دو شکل می توان یک سیستم مرکزی را تعریف نمود.

در حالت اول می توان گفت که چیلر مرکزی به چیلری گفته می شود که بتواند به طور همزمان عمل خنک کاری چندین فرآیند یا کاربری را انجام دهد. در مدار آن یک یا چند پمپ برای توزیع آب سرد به قسمت های مختلف وجود دارد. در این حالت چیلر مرکزی می تواند به صورت ثابت و یا پرتابل نیز باشد. الزاما در این نوع از تعریف ، منظور بالا بودن ظرفیت آن نیست و حتی اگر یک چیلر با ظرفیت کم نیز به چندین واحد با کاربری های گوناگون بتواند آب سرد ارسال کند به عنوان مرکزی شناخته می شود. برای مثال در شکل زیر یک مینی چیلر هوا خنک با ظرفیت کم به همراه یک پکیج زمینی و تعدادی فن کویل به عنوان سیستم سرمایشی و گرمایشی یک ساختمان مورد استفاده قرار می گیرند. به طوری که هر پنل داخلی (فن کویل) را می توان از نظر دمای کاری به صورت مستقل (مستقل از سایر فن کویل ها) تنظیم نمود.

در شکل زیر نیز اجزای اصلی یک سیستم تهویه سرمایشی و گرمایشی کامل و مرکزی را مشاهده می کنید که در آن فن کویل هایی در طبقات مختلف و در بخش های گوناگون کار گذاشته شده اند و همه آنها به یک چیلر مرکزی و به بویلرهای موتورخانه راه دارند و بدین ترتیب دیگر نیازی نیست که برای هر طبقه سیستمی منفرد طراحی شود. اگر در شکل دقت کنید چیلری که مشاهده می کنید داخل موتورخانه نیست و علت آن این است که کندانسورش از نوع هوا خنک است و به آن چیلر هوایی (هوا خنک) نیز گفته می شود. در اینجا به صورت زمینی مستقر شده ولی در اکثر موارد بر روی بام قرار داده می شود.

برای شناخت بهتر و دقیق تر این دستگاه و آشنایی با ساختار ، ویژگی ها و مزایای آن ، متن این صفحه ⇐ چیلر هوایی را مطالعه کنید.

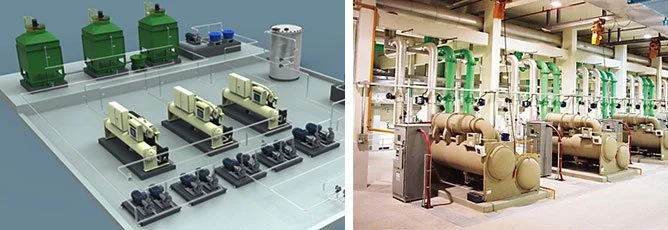

در حالت دوم طراحی و تولید سیستم به گونه ای است که می توان گفت که سیستم مرکزی در واقع از چندین چیلر متصل شده به یک مخزن آب برای به حداکثر رساندن ظرفیت خنک کاری تشکیل می شود. برای مثال در کاربردی که به 4000 تن تبرید ظرفیت برودتی نیاز باشد از 16 دستگاه چیلر 250 تن تبرید به صورت یک سیستم چیلر مرکزی می توان استفاده نمود تا ظرفیت مورد نظر تامین گردد. معمولا در سیستم چیلر مرکزی با ظرفیت های بسیار بالا از چیلرهای آب خنک و مستقر در موتورخانه که به یک یا چند برج خنک کننده مرکزی متصل می شوند استفاده می شود. در برخی کاربردها نیز از چندین چیلر هوا خنک به عنوان یک سیستم مرکزی استفاده می شود. یک سیستم مرکزی چنانچه به عنوان سیستم تهویه مطبوع سرمایشی ساختمان استفاده شود ، قابلیت اتصال به تعداد زیادی فن کویل و نیز چندین هواساز که در بخش های مختلف ساختمان نصب می شود را دارد. برای مثال در شکل زیر مجموعه ای از چیلرهای آب خنک مستقر در موتورخانه یک ساختمان بزرگ نشان داده شده است.

جهت آشنایی بهتر و شناخت دقیق نحوه کار ، ویژگی ها و اجزای چیلرهای آب خنک ، متن این صفحه ⇐ چیلر تراکمی آب خنک را مطالعه بفرمایید.

برخی از ویژگی ها و مزایای سیستم چیلر مرکزی

چنانچه برای یک ساختمان به جای استفاده از چند مینی چیلر (به ازای هر واحد یک مینی چیلر) یا هر سیستم واحدی دیگری از یک چیلر مرکزی استفاده شود مزایا و ویژگی های زیر را به همراه دارد:

1 . قیمت یک چیلر مرکزی در اغلب موارد از مجموع قیمت چند دستگاه مینی چیلر بین 10 تا 30 درصد کمتر است. بنابرین هزینه اولیه خرید سیستم کاهش می یابد.

2 . شاید اولین عیبی که از یک سیستم مرکزی گرفته می شود این باشد که مصرف برق به صورت مشاع خواهد بود و بین واحدهای مصرف کننده ، اختلاف به وجود می آید ولی در پاسخ باید گفت که اولا میزان مصرف برق یک سیستم مرکزی نسبت به سیستم های غیر مرکزی (واحدی) به مراتب کمتر است و دوما اینکه اگر در ساختمانی مشکل مشاع بودن وجود داشته باشد می توان در مرحله اجرا ، به ازای هر واحد از یک انرژی سنج یا همان انرژی متر (Energy Meter – انرژی میتر) استفاده کرد و بدین ترتیب می توان به طور دقیق ، میزان مصرف برق هر واحد را به صورت جداگانه محاسبه کرد.

3 . از نظر مصرف انرژی نیز اینکه می توان در مواقع کم باری (هنگامی که ظرفیت برودتی مورد نیاز از سمت کاربر کم است) ، به صورت اتوماتیک یک یا تعدادی از آنها را از مدار خارج نمود و به صورت چرخشی (دوره ای) وارد مدار کرد که در کاهش استهلاک و افزایش عمر آنها نیز تاثیر مستقیم خواهد گذاشت‌.

4 . از طرفی در صورت معیوب شدن یکی از چیلرها می توان بدون قطعی سیستم خنک کننده ، چیلر معیوب را از مدار خارج و سرویس و تعمیر نمود.

5 . برای بهینه سازی در مصرف انرژی و مدیریت یکپارچه ، مدار کنترلی همه قطعات چیلرها ، استارترها ، فیوزها ، قطع کننده ها ، لامپ های هشدار دهنده ، صفحه نمایش لمسی ، کنترلرهای قابل برنامه ریزی و … همگی بر روی یک پنل مشترک قابلیت نصب دارند.

6 . وقتی که ظرفیت برودتی مورد نیاز خیلی زیاد باشد (بیشتر از 1000 تن تبرید) می توان به جای نصب یک یا دو چیلر با ظرفیت بالا از چند چیلر با ظرفیت پایین تر به صورت ترکیبی استفاده کرد. برای مثال در پروژه ای با ظرفیت برودتی 2000 تن تبرید به جای استفاده از دو چیلر 1000 تن تبرید می توان از 8 دستگاه 250 تن تبرید استفاده کرد. مزیت استفاده از چندین چیلر به صورت ترکیبی با ظرفیت های کم و به جای یک یا دو چیلر با ظرفیت زیاد این است که اولا وزن و ابعاد آنها کوچک تر بوده و در فضاهایی که محدودیت دارند می توان آنها را جاسازی نمود و دوما اینکه حمل آنها از کارخانه تا محل نصب آسان تر و به زیرسازی کم هزینه تری برای نصب نیاز دارند.

7 . در ضمن چیلرهای مرکزی معمولا توانایی ایجاد آب سرد یا محلول آب و گلیکول و … را تا دماهای بسیار پایین دارند.

در شکل های زیر تصاویری از انواع چیلرهای مرکزی هوا خنک و آب خنک در حال ساخت در محل کارخانه شرکت ما را مشاهده می کنید که به کمپرسورهای اسکرو و اسکرال مجهز هستند و پس از طراحی تخصصی و تولید سفارشی به صورت مستقیم از کارخانه و با حداقل قیمت به فروش می رسند.

استعلام قیمت ، طراحی ، تولید و فروش انواع آن

شرکت ماخ تجربه چندین ساله در طراحی و تولید سیستم های چیلر مرکزی در ظرفیت های مختلف (از چند تن تا چند هزار تن تبرید) دارد. کلیه محصولات ما متناسب با نیاز هر پروژه و نیز درخواست های مشتری در محل کارخانه شرکت ما طراحی و تولید شده و به علت تولید و فروش مستقیم از کارخانه با قیمت مناسب عرضه می شوند. ما در ساخت چیلرها از کمپرسورهای پیستونی ، اسکرال ، اسکرو و سانتریفیوژ برندهای معتبر جهانی مانند بیتزر ، هنبل ، کوپلند و دانفوس (متناسب با نیاز یا درخواست مشتری) استفاده می کنیم. جهت کسب اطلاعات بیشتر درباره انواع سیستم های سرمایشی و گرمایشی ، انواع چیلرهای مرکزی ، مینی چیلرها و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید.
