مینی چیلر چیست ؟

مینی چیلر یک دستگاه سرد کننده آب است که پس از سرد کردن، آب سرد را با پمپ جهت مصارف سرمایشی پمپاژ می کند. اگر این دستگاه به عنوان سیستم سرمایش ساختمان مورد استفاده قرار بگیرد، آب سرد با پمپ به فن کویل ها یا هواسازهای درون ساختمان پمپاژ می شود و در آنجا عمل سرمایش هوا را انجام می دهد و اگر این دستگاه به عنوان سیستم سرمایش صنعتی استفاده شود، آب سرد وارد یک مبدل حرارتی یا دستگاه صنعتی مورد نظر شده و دمای آن را کاهش می دهد. پرکاربردترین نوع این سیستم، مینی چیلر تراکمی هوا خنک است. منظور از هوا خنک این است که کندانسور دستگاه (که در شکل زیر با کادر زرد نشان داده شده) از لوله های مسی فین دار ساخته می شود که توسط فن خنک می شود و بر خلاف انواع دیگر آن، هیچ گونه مصرف آب ندارد. یعنی برای خنک کردن کندانسور به برج خنک کننده و متعلقات آن نیازی نیست.

مینی چیلر

مینی چیلر تراکمی دقیقا مشابه چیلر تراکمی بر پایه سیکل تبرید تراکمی (کمپرسور ، اواپراتور ، کندانسور ، شیر انبساط و مبرد) کار می کند و در مداری بسته عمل سرد سازی آب انجام می شود.

مینی چیلر چیست و چه کاربردها ، تجهیزات و مزایایی دارد؟

تا اینجا تا حدودی با کلیات و تجهیزات مینی چیلر آشنا شدیم و برای پاسخ دقیق به سوال مینی چیلر چیست در ادامه نیز باید با نحوه کار هر جزء آن و نیز کاربردها و مزایایی که دارد آشنا شویم.

کاربردها :

۱ . کاربرد مینی چیلر در تهویه ساختمان

همانطور که در شکل زیر مشاهده می کنید، در هر قسمت از ساختمان مورد نظر یک یا چند فن کویل به شکل های مختلف سقفی ، زمینی و دیواری نصب شده و سیستم مینی چیلر با سرد کردن آب و پمپاژ آن به فن کویل ها ، عمل سرمایش هوا را انجام می دهد. برای گرمایش هم کافی است که به جای آب سرد ، آبگرم یک پکیج دیواری یا زمینی گازسوز و یا یک بویلر موتورخانه به فن کویل ها پمپاژ شود.

سوالی که ممکن است مطرح شود این است که آیا مینی چیلر به عنوان دستگاه گرمایشی هم کاربرد دارد؟

بله با نصب تجهیزات خاص، مینی چیلر می تواند به جای سرد کردن آب، آب را در زمستان گرم کند و به فن کویل ها بفرستد ولی این کار در کشور ما توجیه اقتصادی ندارد. چونکه در کشور ما همواره گاز طبیعی ارزان قیمت در دسترس بوده و دلیلی ندارد که با روشن کردن کمپرسورهای مینی چیلر و با انرژی الکتریسیته، آب را گرم کنیم (زیرا هم هزینه مصرف انرژی بالا می رود و هم استهلاک دستگاه بیشتر می شود) و به جای آن بهتر است که با یک پکیج یا دیگ موتورخانه ، آب را گرم و به فن کویل ها ارسال کنیم و از مزایایی که گاز طبیعی در اختیار ما قرار می دهد بهره مند شویم.

نمونه ای از مینی چیلر ساختمانی متصل شده به فن کویل های درون ساختمان با لوله آب سرد :

مینی چیلر ساختمانی

هر فن کویل با هر شکلی که باشد از ۲ تکه اصلی یعنی یک فن و یک کویل (معمولا از جنس مس) تشکیل می شود که کویل در واقع یک لوله مسی با خم های متعدد است که وقتی آب سرد در آن جریان می یابد ، بدنه بیرونی کویل سرد شده و وقتی آب گرم در آن جریان می یابد ، بدنه بیرونی آن داغ می شود و به این خاطر از جنس مس انتخاب می شود که ضریب انتقال حرارت بالایی داشته باشد. حال کافی است که یک فن در پشت کویل قرار داده شود تا فن هوا را از روی کویل بدمد و هوا خنک یا گرم شود. در شکل زیر اجزای تشکیل دهنده فن کویل نشان داده شده است.

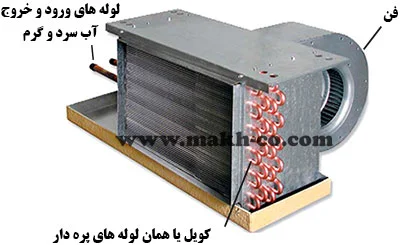

کویل و فن دستگاه فن کویل

مطالعه بیشتر درباره انواع فن کویل ها در مقاله ⇐ انواع فن کویل

۲ . کاربرد آن در صنعت

از این دستگاه علاوه بر ساختمان در صنعت به عنوان مهمترین دستگاه خنک کننده استفاده می شود. برای مثال همانطور که در شکل زیر مشاهده می کنید، آب سرد خروجی از دستگاه مینی چیلر به لوله ورودی یک مبدل شل اند تیوب متصل شده و پس از به گردش درآمدن در مبدل و جذب حرارت اضافی اسید سولفوریک داغ به سیستم مینی چیلر باز می گردد تا مجددا سرد شده و دوباره به سمت مبدل پمپاژ گردد. در هر جایی از صنعت که به خنک کاری احتیاج باشد، مینی چیلر (به عنوان پرکاربردترین دستگاه سردکننده) در آنجا کاربرد دارد.

نمونه ای از مینی چیلر صنعتی جهت کاهش دمای اسید سولفوریک در یک مبدل حرارتی پوسته و لوله ای :

چیلر صنعتی و مبدل حرارتی

اصلی ترین قطعات و تجهیزات به کار رفته در سیستم مینی چیلر تراکمی هوا خنک عبارتند از :

۱ . کمپرسور

کمپرسور مینی چیلر ها معمولا از نوع اسکرال و در شرایط خاص (منطقه گرم و مرطوب یا همان حاره ای) از نوع پیستونی است. اسکرال ها ساده ترین ساختار را در بین انواع کمپرسورها دارند و کم استهلاک ترین نوع نیز محسوب می شوند که باعث افزایش طول عمر سیستم می گردند. ما در مینی چیلر های شرکت خود از کمپرسورهای نوع اسکرال شرکت کوپلند (Copeland) یا دانفوس (Danfoss) استفاده می کنیم. هر چه ظرفیت دستگاه افزایش یابد به جای استفاده از ۱ کمپرسور و در نتیجه ۱ مدار تبرید از ۲ کمپرسور و ۲ مدار تبرید استفاده می شود. مزیتی که نوع ۲ مداره ایجاد می کند این است که علاوه بر کاهش مصرف برق (به علت اینکه با توجه به نیاز مصرف کننده ، کمپرسورها یکی یکی و به صورت مرحله ای شروع به کار می کنند) در صورت بروز خرابی در یکی از کمپرسورها یا مدارها ، دستگاه با ۵۰ درصد توان به کار خود ادامه داده تا در زمان مناسب ، ایراد مدار دیگر برطرف شود که همین امر ضریب اطمینان سیستم را نیز افزایش می دهد. مهمترین قسمت از تجهیزات به کار رفته در یک مینی چیلر ، کمپرسور آن است و همانطور که گفتیم نوع اسکرال آن مزایایی چشمگیر در عملکرد دستگاه ایجاد می کند.

کمپرسور مینی چیلر

۲ . کندانسور

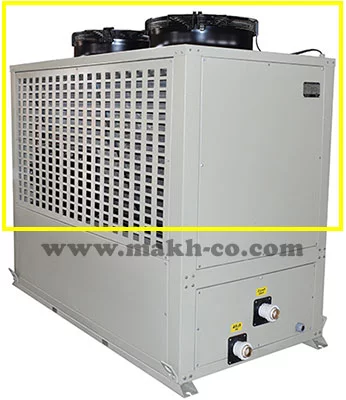

همانطور که توضیح داده شد، کندانسور در واقع نوعی مبدل حرارتی است که می تواند از نوع هوا خنک (خنک شونده توسط فن) و آب خنک (خنک شونده توسط آب) باشد و وظیفه آن در این دستگاه این است که گرمای بیش از حد مبرد (گاز R134 یا R22 و …) را بگیرد تا سیکل کاری دستگاه ادامه یابد. نوع هوا خنک از کویل مسی با فین های آلومینیومی ساخته می شود که در بالای آن یک یا چند فن برای دمیدن هوا از میان کویل نصب می شود. کندانسور آب خنک در واقع از نوع پوسته و لوله (شل اند تیوب Shell and Tube) است که برای خنک کاری به برج خنک کننده نیاز دارد و ما استفاده از نوع آب خنک را به علت مصرف آب، هزینه نگهداری بالا و مشکلات بهداشتی پیشنهاد نمی کنیم. در واقع نوع آب خنک در ظرفیت های کم (زیر ۵۰ تن تبرید) اصلا توصیه نمی شود. کندانسورهای مورد استفاده در مینی چیلرهای ما در محل کارخانه شرکت ما طراحی و تولید شده و از موتور فن های زیلابگ ، EBM یا دمنده (بنا به سفارش مشتری) در آن استفاده می شود. برای آشنایی بیشتر با انواع کندانسور می توانید متن کندانسور را مطالعه کنید.

۳ . اواپراتور

اواپراتور معمولا از نوع شل اند تیوب (با پوسته فولادی و لوله های مسی) و در برخی کاربردهای خاص از نوع صفحه ای یا همان پلیتی است که وظیفه آن کاهش دمای آب (تا حد مورد نیاز) است. اواپراتور یک لوله ورود و یک لوله خروج برای مبرد و نیز یک لوله ورود و یک لوله خروج برای آب یا هر سیالی که قرار است سرد شود، دارد. پوسته خارجی اواپراتور با فوم مخصوص عایق کاری می شود تا اولا راندمان آن با کاهش اتلافات، افزایش یابد و دوما از شکل گیری قطرات آب (ناشی از تقطیر بخار آب موجود در هوا بر سطح سرد) جلوگیری گردد. از مهمترین مزایایی که اواپراتور شل اند تیوب در مینی چیلر ایجاد می کند این است که قیمت دستگاه کاهش می یابد و از مهمترین مزایایی که نوع صفحه ای آن ایجاد می کند این است که ابعاد دستگاه کوچک تر و جمع و جورتر می شود.

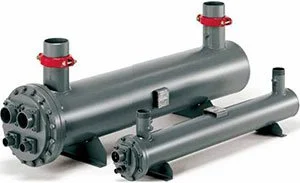

اواپراتور مینی چیلر

۴ . تابلو برق

برای کنترل کارکرد دستگاه مینی چیلر از یک تابلو برق که تمام تجهیزات کنترل کننده برقی بر روی آن نصب می شود، استفاده می گردد. در برخی کاربردهای خاص از سیستم PLC جهت کنترل کارکرد دستگاه استفاده می شود.

۵ . تجهیزات جانبی

تجهیزات دیگری از جمله شیر انبساط مکانیکی یا الکترونیکی ، پمپ آب ، مخزن عایق کاری شده با اتصالات (پر کننده و تخلیه) ، سایت گلاس ، شیر سرویس ، شیرهای برقی ، انواع گیج های نمایش دهنده فشار کاری سیستم ، سیستم محافظ ضد یخ ، محافظ ولتاژ ، محافظ جریان آب و … که در محصولات شرکت ما ( مینی چیلر ایرانی ) از قطعات الکتریکی هیوندای کره ، زیمنس یا اشنایدر و از اجزای سیکل تبرید دانفوس ، کستل یا ALCO استفاده می شود.

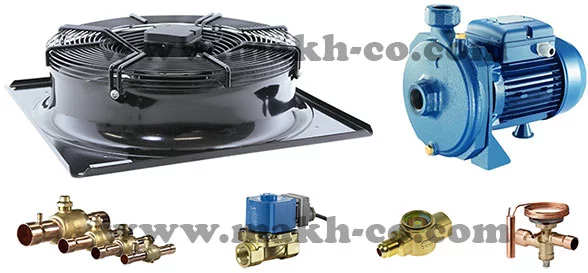

قطعات الکتریکی و اجزای سیکل تبرید مینی چیلر

۶ . مبرد

مبرد می تواند از هر نوعی (برای مثال R22 , R134a , R407 و …) با توجه به نیاز یا درخواست مشتری باشد.

مزایایی که استفاده از مینی چیلر به همراه دارد؟

۱ . اصلی ترین و مهم ترین مزیتی که سیستم مینی چیلر متصل به فن کویل ها در ساختمان ایجاد می کند این است که آب سرد مینی چیلر در روزها و هفته های گرم سال (یا آب گرم موتورخانه یا پکیج در روزها و هفته های سرد سال) با لوله کشی به تمام فن کویل ها پمپاژ می شود. هر کاربر در هر اتاق به طور دلخواه می تواند فن کویل خود را خاموش کند و یا اینکه در صورت روشن کردن ، دمای هوای اتاق خود را به دلخواه تنظیم کند (بدون اینکه در کارکرد بقیه فن کویل ها اثری داشته باشد) که این قابلیت بسیار مهم ضمن اینکه آسایش فردی هر شخص را به طور کامل تامین می کند ، باعث صرفه جویی در مصرف انرژی هم می شود. بنابرین از برجسته ترین مزایایی که این سیستم در مقایسه با برخی از سیستم های دیگر دارد، قابل کنترل بودن آن است.

برای مثال مینی چیلری را در نظر بگیرید که به ۶ دستگاه فن کویل (مثلا به ازای هر اتاق یک فن کویل) متصل است و وقتی در یک بازه زمانی خاص ۳ نفر از افراد مستقر در اتاق ها بخواهند اتاق را ترک کنند ، به راحتی فن کویل اتاق خود را خاموش کرده و سیستم فقط با ۳ فن کویل دیگر کار می کند و بدین ترتیب از هدر رفتن انرژی جلوگیری می شود و دستگاه مینی چیلر فقط به ازای سرمایش ۳ اتاق ، برق مصرف می کند. این در حالی است که اگر در همین ساختمان به جای سیستم مینی چیلر و فن کویل از دستگاه داکت اسپلیت استفاده کنیم ، فرقی نمی کند که افراد در اتاق ها ساکن هستند یا نه ، در هر حال دستگاه با حداکثر توان کل محیط را خنک می کند و مثلا اگر یک نفر در اتاق خود به دمای ۲۰ درجه و یک نفر دیگر به دمای ۲۵ درجه نیاز داشته باشد ، نمی توانند دماهای جداگانه و مستقل داشته باشند (ولی با فن کویل ها این امر امکان پذیر است) چونکه داکت اسپلیت فقط یک یونیت داخلی دارد که همه اتاق ها با کانال کشی به آن متصل می شوند و همگی دمای یکسانی خواهند داشت. برای مثال در شکل زیر هر کاربر می تواند دمای هوای اتاق خود را با فن کویل موجود در آن اتاق به هر میزان که بخواهد تغییر دهد. برای مثال یکی از کاربرها دمای اتاق خود را روی ۱۸ درجه سانتی گراد و دیگری رو ۲۵ درجه تنظیم می کند.

تنظیم دما در فن کویل ها

۲ . از مزایای دیگر آن این است که اجرای این سیستم نسبت به اجرای سیستم هایی مثل اسپلیت (کولر گازی) یا داکت اسپلیت بسیار ارزان تر است. چونکه در اسپلیت ها و داکت اسپلیت ها از چند ده متر لوله مسی به طور رفت و برگشت بین یونیت های خارج و داخل ساختمان استفاده می شود که خب طبیعتا قیمت بالای مس بر بالا بودن هزینه اجزای این سیستم اثر چشم گیری می گذارد. ولی در مینی چیلر و فن کویل ها فقط از لوله کشی بسیار ساده و کم هزینه آب استفاده می شود. بنابرین تجهیزات اجرایی آن بسیار ساده و کم هزینه است.

۳ . این سیستم صرفا سیستمی سرمایشی نیست ، بلکه لوله فن کویل ها در زمستان به آبگرم پکیج یا موتورخانه متصل شده و به محض جاری شدن آبگرم در فن کویل ها ، عمل گرمایش هوا به مطلوب ترین شکل انجام می شود و کلیه سیستم های گرمایشی مثل رادیاتورها یا گرمایش از کف حذف می گردد.

تولید و فروش دستگاه های ایرانی با کیفیت

مینی چیلرهای شرکت ما به صورت سفارشی برای هر مشتری و معمولا در ظرفیت های ۲ تن تبرید (۷ کیلووات) تا ۲۰ تن تبرید (۷۰ کیلووات) طراحی و تولید می شود. در ظرفیت های بالاتر یا از چند مینی چیلر و یا یک چیلر (با ظرفیت ۲۰ تا ۱۰۰۰ تن تبرید) استفاده می شود. تمامی قطعات مورد استفاده در مینی چیلرهای ساخت شرکت ما (به جز کندانسور ، اواپراتور و بدنه که با دستگاه های اتوماتیک در شرکت ما تولید می شود) از برندهای معتبر جهانی ذکر شده (دانفوس ، هیوندای ، اشنایدر ، کستل و …) تامین گردیده و در محل کارخانه شرکت ما با کیفیت بالا مونتاژ و با نام مینی چیلر و چیلر ایرانی و با قیمت مناسب به فروش می رسد.

تولید مینی چیلر

مطالعه بیشتر ⇐ قیمت مینی چیلر

انواع دستگاه های سرمایشی و گرمایشی از جمله انواع مینی چیلر و چیلر تراکمی ، انواع هواساز ، روف تاپ پکیج ، زنت ، اکونوپک و … در ظرفیت های مختلف در محل کارخانه شرکت ما طراحی و تولید شده و به طور مستقیم از کارخانه و با قیمت مناسب به فروش می رسد. جهت کسب اطلاعات بیشتر درباره مینی چیلرها و انواع دیگر دستگاه های سرمایشی و گرمایشی، انتخاب مناسب ترین سیستم برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید.

مهندس احمدی : ۰۹۱۲۷۶۷۵۱۱۷ – ۰۹۱۹۴۴۲۷۴۷۰

مهندس خورانی : ۰۹۱۹۱۶۳۹۳۶۳

پیشنهاد می کنیم که مقالات مربوط به دیگر محصولات را که در لینک های زیر قرار داده ایم، نیز مطالعه بفرمایید تا بتوانید دستگاه ها را به خوبی با هم مقایسه کرده و مناسب ترین آن را انتخاب کنید.

مطالعه بیشتر ⇓

هواساز چیست ؟

روف تاپ پکیج

اکونوپک

دستگاه زنت

مینی چیلرهای آپارتمانی

آیا مینی چیلرها صدای آزار دهنده ایجاد می کنند ؟

خیر به هیچ وجه. در واقع فن کویل هایی که داخل ساختمان نصب می شوند و به مینی چیلر متصل می گردند ، از جمله کم صداترین سیستم های تهویه محسوب می شوند. چونکه هر فن کویل یک فن بسیار کوچک دارد که صدای آن در حد صدای کارکرد یونیت داخلی کولر گازی است. مینی چیلر هم که در فضای آزاد نصب می شود و کمپرسور اسکرال آن بسیار کم صدا است.

در چه ساختمان هایی از مینی چیلر و فن کویل استفاده کنیم ؟

در هر ساختمانی که بخواهیم دمای هوای هر بخش (اتاق یا سالن) را جداگانه کنترل کنیم. برای مثال در ساختمان های مسکونی و هتل ها و غیره که هر فرد مستقر در اتاق یا سالن خود که تمایل دارد ، دمای هوای اتاقش را به دلخواه تنظیم کند.

کاربرد صنعتی مینی چیلر به چه شکل است ؟

مینی چیلرها علاوه بر اینکه به عنوان یکی از پر کاربردترین دستگاه های سرمایشی در ساختمان ها مورد استفاده قرار می گیرند ، به طور وسیع در صنعت هم به عنوان یک دستگاه خنک کننده فرآیندها و ماشین آلات صنعتی کاربرد دارند. از نظر ساختار بسیار شبیه هم هستند و با این تفاوت که برای کاربردهای صنعتی ، ملاحضات خاصی در طراحی و ساخت دستگاه لحاظ می شود.
