کاتالوگ دستگاه هواساز

کاتالوگ هواساز

کاتالوگ هواساز های شرکت ما در واقع نمونه اولیه ای برای انتخاب آن از نظر ظرفیت هوادهی و ابعاد هواساز است و به جزئیاتی مانند وزن ، ویژگی های اجزای داخلی و غیره اشاره ای نشده است‌. علت این امر در واقع زیاد بودن و گاها مشترک بودن اجزا و ویژگی های بکار رفته در طراحی و ساخت دستگاه ها است که در ادامه به مهمترین آنها اشاره می کنیم. روش و نحوه انتخاب هواساز (هوارسان) از روی جدول مشخصات فنی ، ساده و در واقع بیان کننده حالت کلی از دستگاه مد نظر است که معمولا بر حسب ظرفیت دستگاه محاسبه و بیان می شود.

جدول مشخصات فنی شامل ظرفیت ، ابعاد و غیره

در زیر جدول مشخصات فنی هواساز (هوارسان) شامل شدت جریان هوای خروجی از دستگاه (ظرفیت هوادهی اسمی) بر حسب فوت مکعب بر دقیقه (CFM) و ابعاد هواساز بر حسب mm برای 9 مدل از هواسازهای شرکت ما آورده شده است. هواسازهای با ظرفیت خارج از جدول و ابعاد گوناگون نیز به طور اختصاصی و متناسب با نیاز هر پروژه ای طراحی و تولید می شود.

ظرفیت هواساز معمولا توسط مقدار هوای تهویه شده و توزیع آن اندازه گیری می شود. این اندازه گیری با واحدهای حجمی مانند CFM) Cubic Feet per Minute) یا همان فوت مکعب بر دقیقه محاسبه می شود. این بدان معناست که اگر شما یک فضا به ابعاد 10×10×10=1000 فوت مکعب و یک هواساز با ظرفیت 500 CFM داشته باشید 2 دقیقه طول خواهد کشید که کل هوای استفاده شده در اتاق با هوای تازه تهویه شده توسط هواساز جایگزین گردد.

نکته اینکه برای تبدیل واحد فوت مکعب بر دقیقه (CFM) به واحد متر مکعب بر ساعت (m3/h) کافی است که آن را در عدد 1.7 ضرب کنیم.

برای آشنایی بیشتر با اجزا و طرز کار این دستگاه پیشنهاد می کنیم که این مقاله ⇐ دستگاه هواساز چیست ؟ را مطالعه کنید.

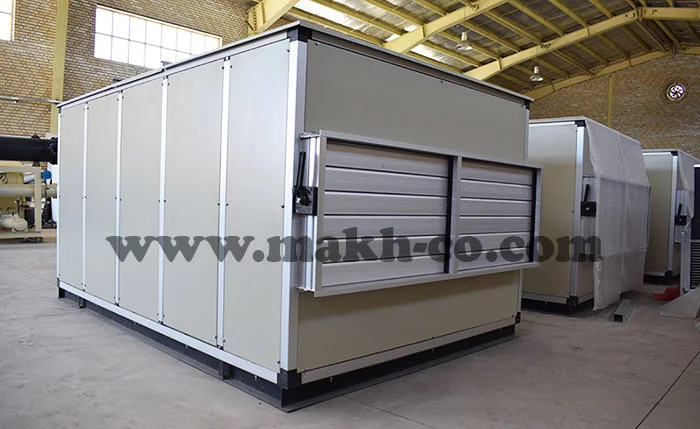

نمونه هایی از هواسازهای ساخته شده در شرکت ما را در تصویر زیر مشاهده می کنید.

مشخصات فنی هواساز های شرکت تهویه مطبوع ماخ

مشخصات فنی در واقع تعیین کننده مواردی مانند وزن هواساز ، نوع فیلترها ، جنس بدنه ، تجهیزات بکار رفته در آن و غیره است که بر اساس نوع کاربری ، شرایط محیطی محل نصب دستگاه و غیره تعیین می شود. علاوه بر کاتالوگ هواساز ، مشخصات فنی عمومی وجود دارد که در محصولات ما مورد استفاده قرار می گیرد و بیانگر مشخصات فنی هواساز مورد نظر است‌. شناخت این ویژگی ها در نحوه انتخاب هواساز به شکل صحیح ، تاثیر بسزایی دارد که مهمترین آنها عبارتند از :

1 . طراحی در انواع تک منطقه ای و چند منطقه ای (منظور از چند منطقه ای ، نحوه کنترل دمایی بخش های مختلف یک ساختمان است که به صورت یک واحد یکپارچه و یا چند تکه تهویه شوند.)

2 . طراحی در انواع مدل های عمودی و افقی

3 . تجهیز شدن به انواع فیلترهای کیسه ای ، هپا ، اولپا ، قابل شستشو و غیره متناسب با میزان آلاینده های موجود در محل نصب و نیز درخواست مشتری بر مقدار تصفیه هوا و اهمیت آن (برای مثال فیلتر آلومینیومی قابل شستشو به ضخامت 5 سانتی متر با 5 لایه توری آلومینیومی موج دار)

برای آشنایی بیشتر با نوع هایژنیک (بهداشتی) این مقاله ⇐ پکیج یونیت و هواساز هایژنیک را مطالعه بفرمایید.

4 . قابلیت تجهیز شدن به انواع وسایل رطوبت زنی مانند روش های مبتنی بر بخار ، تزریق آب و …

5 . مجهز به چند ردیف کویل سرمایشی و کویل گرمایشی با قابلیت جاری شدن آب سرد چیلر یا آب گرم بویلر و … در آن و نیز امکان ساخت به صورت dx (کویل مسی حاوی مبرد) و نیز فین های (پره ها) موج دار یا مستقیم برای افزایش راندمان کویل (لوله های) گرمایشی و سرمایشی آن

مطالعه بیشتر درباره انواع چیلرها و نحوه کار آنها در این متن ⇐ چیلر

6 . مجهز به فن های سانتریفیوژ با تیغه های forward curved , backward curved , air foil با مصرف کم انرژی و صدای کارکرد کم

7 . بدنه تمام گالوانیزه مرغوب HOT DIP در کل ابعاد هواساز و پوشش رنگ پودری الکترواستاتیک به ضخامت 80 تا 100 میکرون و مقاوم در برابر خوردگی و زنگ زدگی

8 . مجهز به محفظه مختلط کننده هوا (هوای تازه و هوای برگشتی از ساختمان) و دمپرهای با کنترل اتوماتیک و دستی

9 . ستون بندی دستگاه از مقاطع آلومینیومی طرح AROSIO ایتالیا به روش اکسترود و کاهش وزن هواساز

10 . قابلیت تجهیز شدن به موتور فن های اینورتر (دور متغیر) مطابق با نیاز یا درخواست مشتری

11 . اتصال هوزینگ فن به بدنه با ضربه گیرهای لاستیکی و فنری برای جلوگیری از انتقال ارتعاش

12 . عایق کاری جداره های دستگاه با پلاستوفوم

13 . نصب دریچه های برقی با سیستم کنترل هوشمند PLC برای کنترل دقیق شدت جریان هوا و دما در صورت نیاز (نمونه نصب شده در شرکت ما، مطابق تصویر زیر)

نحوه انتخاب آن از روی کاتالوگ

با جدول مشخصات فنی بالا (شامل ظرفیت ، ابعاد هواساز و غیره) و توضیحاتی که اشاره کردیم می توان به صورت اولیه ، انتخاب هواساز مورد نیاز را به شکل صحیح انجام داد. پس از آن برای تعیین ظرفیت دقیق تر ، تعیین ویژگی های مورد نیاز و اولویت بندی شده و … مهندسان ما پس از جمع آوری اطلاعات و انجام محاسبات ، دستگاه با ویژگی های منحصر به فرد برای هر پروژه را انتخاب ، طراحی و تولید می کنند.

ما محصولات خود را پس از طراحی و تولید ، به طور مستقیم از کارخانه و با قیمت مناسب به فروش می رسانیم. جهت کسب اطلاعات بیشتر درباره مشخصات فنی هواساز های ساخته شده در شرکت ما ، انتخاب هواساز مناسب و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید.

مهندس احمدی (تهویه مطبوع ماخ) : 09127675117 – 09194427470

مهندس خورانی (تهویه مطبوع ماخ) : 09191639363
