چیلر و پکیج

سیستم چیلر و پکیج یک سیستم کامل سرمایشی گرمایشی برای واحدهای مسکونی متراژ بالا و سایر کاربری های تجاری و اداری است که به همراه فن کویل ها (یا هواسازها) مورد استفاده قرار می گیرید. در واقع در این سیستم، چیلر آب را سرد و پکیج آب را گرم می کند و با ارسال آب سرد و گرم به فن کویل ها، عمل سرمایش و گرمایش هوا انجام می شود.

در ادامه ابتدا این سیستم را به طور کامل معرفی می کنیم و سپس طرز کار، کاربردها، مزایا و تفاوت ها و فرق های اساسی آن با دستگاه روفتاپ پکیج یونیت و سایر دستگاه ها را هم بررسی خواهیم نمود.

سیستم چیلر و پکیج چیست؟

تمام اجزای اصلی سیستم چیلر و پکیج (یا مینی چیلر و پکیج) در شکل زیر نشان داده شده است. اگر به ازای هر واحد از ساختمان، یک چیلر استفاده کنیم به آن مینی چیلر گفته می شود و اگر برای کل ساختمان یک چیلر مرکزی در نظر بگیریم به آن چیلر گفته می شود که چیلر و مینی چیلر هیچ تفاوتی با هم ندارد و فقط ظرفیت آنها نسبت به هم متفاوت است.

معرفی کامل سیستم چیلر و پکیج و تفاوت آنها نسبت به هم:

تفاوت چیلر و پکیج بسیار آشکار است زیرا چیلر دستگاه تولید کننده آب سرد (برای سرمایش) و پکیج دستگاه تولید کننده آب گرم (برای گرمایش) است و این دو به همراه هواساز یا فن کویل ها ، سیستم کامل سرمایشی و گرمایشی یک ساختمان را شکل می دهند. پکیج و چیلر هر دو با لوله کشی آب گرم و آب سرد به فن کویل های متعدد داخل ساختمان و یا به دستگاه هواساز مرکزی متصل می شوند و با پمپ، آب را به درون کویل های آنها ارسال می کنند. دستگاه هواساز و فن کویل ها نیز دارای فن هایی هستند که هوا را با سرعت از میان کویل ها عبور داده و هوا را سرد یا گرم کرده و در قسمت های مختلف ساختمان پخش می کنند.

طرز کار چیلر و پکیج

در شکل زیر طرز کار یک فن کویل را در حالت سرمایشی (وقتی که چیلر روشن است و آب سرد را به فن کویل ها ارسال می کند) مشاهده می کنید.

البته در ساختمان های بزرگتر ‌که به سیستم گرمایش مرکزی با ظرفیت بالا نیاز است به جای پکیج معمولا از بویلر موتورخانه ای استفاده می شود. در ظرفیت های کم سرمایشی نیز به جای چیلر معمولا از مینی چیلر هوا خنک استفاده می شود که کارکرد یکسانی دارند و فقط دستگاه مینی چیلر نسبت به چیلر دارای ابعاد کوچکتر و نیز دارای پمپ و منبع انبساط است. بنابراین سیستم مینی چیلر و پکیج در ظرفیت های کم سرمایش و گرمایش و سیستم بویلر و چیلر در ظرفیت های زیاد مورد استفاده قرار می گیرند.

کاربردها

کاربردها و موارد استفاده از سیستم پکیج و چیلر تنها به واحدهای مسکونی محدود نمی شود و عمده کاربردهای آن عبارت است از:

• واحدهای مسکونی ویلایی
• ساختمان های مسکونی چند واحدی
• ساختمان های اداری
• هتل ها
• ساختمان های تجاری
• و هر نوع کاربری که بتوان با فن کویل ها یا هواسازها، فضای مورد نظر را تهویه کرد.

اجزای سیستم پکیج ، مینی چیلر و فن کویل ها (مناسب برای کاربرد در ساختمان های واحدی با سایز کوچک تا متوسط) :

مطالعه بیشتر درباره طرز کار و مزایا و کاربردهای مینی چیلرها در این صفحه ⇐ مینی چیلر هوا خنک

مطالعه بیشتر درباره ساختار انواع فن کویل ها و طرز کار آنها در این صفحه ⇐ انواع فن کویل

اجزای سیستم بویلر موتورخانه ، چیلر و فن کویل ها (مناسب برای کاربرد در ساختمان های بزرگ مسکونی، اداری و تجاری) :

مطالعه بیشتر درباره چیلر هوایی (چیلر تراکمی هوا خنک) و طرز کار و مزایای آ« در این متن ⇐ چیلر هوایی

مطالعه بیشتر درباره چیلر آبی (چیلر تراکمی آب خنک) و نحوه کار و مزایا و معایب آن در این متن ⇐ چیلر آبی

اجزای سیستم بویلر موتورخانه ، چیلر و دستگاه هواساز (مناسب برای کاربرد در ساختمان های بزرگ تجاری، سوله ها و سالن ها) :

مطالعه بیشتر درباره ساختار دستگاه هواساز و طرز کار و کاربردهای آن در این متن ⇐ دستگاه هواساز

مزایای آن

مزایای آن عبارت است از:

• امکان خاموش و روشن کردن مستقل فن کویل ها (بدون تاثیر بر عملکرد سایر فن کویل ها) و در نتیجه مدیریت مصرف انرژی
• امکان تنظیم دمای هر فن کویل به صورت جداگانه و در نتیجه افزایش سطح آسایش و رضایت افراد
• امکان کاهش رطوبت هوا توسط فن کویل ها و هواسازها در حین سرمایش (هنگام ورود آب سرد به فن کویل ها و هواسازها)
• یک سیستم کم صدا به خاطر کم صدا بودن فن کویل ها در حین کار
• یک سیستم کامل سرمایشی و گرمایشی بدون نیاز به هیچ سیستم مکمل دیگری

مزایای آن شامل موارد دیگری نیز می شود که ما در اینجا به مهمترین آنها اشاره کردیم.

محل نصب و منبع انرژی پکیج و چیلر

دستگاه های چیلر و پکیج به صورت جداگانه طراحی، ساخته و نصب می شوند.

چیلرها معمولا در دو نوع چیلر تراکمی هوا خنک یا همان چیلر هوایی و چیلر تراکمی آب خنک یا همان چیلر آبی طراحی و ساخته می شوند. منظور از هوا خنک یا آب خنک بودن آنها در واقع نوع کندانسور آن است. چیلر هوا خنک معمولا در فضای آزاد ساختمان مانند پشت بام یا حیاط و چیلر آب خنک معمولا در موتورخانه نصب می شود.

منبع انرژی پکیج و بویلر معمولا سوخت گاز طبیعی (گاز شهری) است که با شعله، آب درون مخزن را گرم و به سمت فن کویل، هواساز و غیره ارسال می کند. منبع انرژی چیلر و مینی چیلر معمولا انرژی برق است که الکتروموتور کمپرسور و فن های چیلر را به گردش در می آورد تا در یک سیکل تبریدی ، آب سرد شود و به سمت فن کویل ها یا هواساز پمپاژ گردد.

البته نوع دیگری از چیلر تحت عنوان چیلر گازی یا GHP وجود دارد که منبع انرژی آن نیز همانند پکیج ، سوخت گاز طبیعی است.

مطالعه بیشتر درباره ساختار و طرز کار چیلرهای گازی در این مقاله ⇐ چیلر گازی

مطالعه بیشتر درباره اجزا، مزایا و کاربردهای دستگاه GHP در این مقاله ⇐ GHP

علاوه بر پکیج و چیلر ، دستگاه های سرمایشی و گرمایشی دیگری مانند اکونوپک ، VRF ، چیلر گازی یا همان GHP و … نیز وجود دارند که عمل گرمایش و سرمایش را در یک دستگاه مشترک انجام می دهند و باید مناسب ترین دستگاه توسط مهندسان متخصص تهویه برای هر ساختمان انتخاب شود.

آشنایی بیشتر با کاربردها و طرز کار دستگاه اکونوپک در این مقاله ⇐ اکونوپک

آشنایی با اجزا، نحوه کار، مزایا و معایب VRF در این مقاله ⇐ VRF

تا اینجا سعی بر این بود که سیستم پکیج و چیلر را به طور کلی و کامل معرفی کنیم و به طرز کار و کاربردها و مزایای آن بپردازیم. در ادامه تفاوت های مهم آن با دستگاه روفتاپ پکیج یونیت را بیان خواهیم نمود.

تفاوت سیستم چیلر و پکیج با دستگاه روفتاپ پکیج یونیت

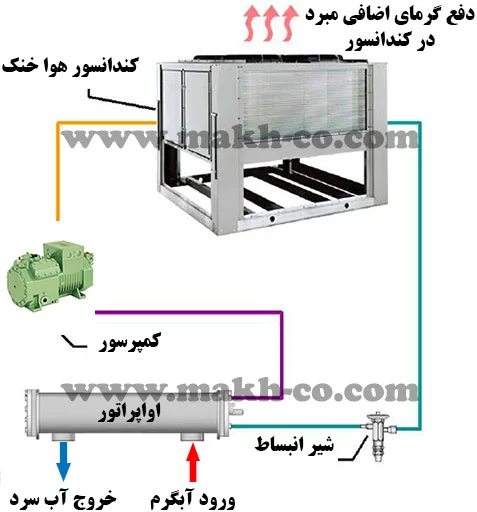

یکی از حالت هایی که مطابق شکل های بالا توضیح دادیم این بود که آب سرد و گرم را به دستگاه هواساز متصل کنیم. حال فرض کنید که بخواهیم به جای سرد نمودن آب در چیلر ، مکانیزمی طراحی کنیم که مبرد در گردش درون دستگاه چیلر بتواند خود و بدون سیال واسطه ای مثل آب ، عمل خنک کاری هوایی که برای تهویه به درون ساختمان فرستاده می شود را انجام دهد. برای اینکه به درستی منظورمان را بیان کنیم ابتدا به اجزای مهم یک چیلر پیستونی در شکل زیر اشاره ای می کنیم.

همانطور که مشاهده می کنید یک جزء مهم در این سیستم اواپراتور است که آبگرم وارد آن شده و با تبادل گرمایی صورت گرفته بین مبرد و آبگرم، از طرف دیگر خروجی آب سرد را خواهیم داشت. آب سرد سپس با لوله عایق کاری شده ای به سوی هواساز منتقل می شود.

حال در صورتی که کویل آب سرد هواساز را حذف کنیم و به جای آن یک کویل مخصوص مبرد (DX) در درون هواساز جاسازی کنیم و نیز اواپراتور چیلر را هم حذف کنیم و چیلر را به دستگاه هواساز پیچ و مهره کنیم می توان لوله خروجی مبرد بعد از شیر انبساط را به کویل DX وصل نمود و بدین ترتیب هوایی که برای تهویه درون دستگاه هواساز به جریان می افتد بعد از تماس با کویل DX که حاوی مبرد است، گرمای خود را به مبرد داده و هوا خنک می شود و بدین ترتیب هم در مواد اولیه مصرفی و هم هزینه مصرف انرژی دستگاه صرفه جویی می شود.

به منظور گرم نمودن هوا هم مثل همان حالت قبلی آبگرم پکیج زمینی یا موتورخانه را به کویل مخصوص آبگرم هواساز متصل می کنیم که در این حالت این دستگاه با نام جدیدی (روفتاپ پکیج یونیت) نامگذاری و معرفی می شود. بنابرین تفاوت چیلر و پکیج و هواساز نسبت به دستگاه روفتاپ پکیج این است که با حذف اواپراتور از چیلر و جایگزینی یک کویل DX به جای کویل آب سرد در هواساز می توان چیلر و هواساز را در یک دستگاه واحد به نام روفتاپ پکیج یونیت جمع کرد تا هم قیمت نهایی سیستم ارزان تر تمام شود و هم با کارکرد دستگاه و صرفه جویی انجام شده در اتلافات انرژی ، هزینه مصرف انرژی دستگاه کاهش یابد.

دقت کنید که همانطور که در بالا به کاربردها اشاره کردیم، سیستم چیلر، بویلر و هواساز یا سیستم روفتاپ پکیج و بویلر بیشتر برای ساختمان های تجاری و یا سالن ها و سوله ها مورد استفاده قرار می گیرند و از سیستم چیلر و پکیج و فن کویل ها در ساختمان های مسکونی، اداری، هتل ها و غیره استفاده می شود.

ما در این مقاله ابتدا سعی کردیم تا 2 دستگاه پکیج و چیلر را به صورت کامل معرفی کنیم و تفاوت چیلر و پکیج را مورد بررسی قرار دهیم و در ادامه نیز فرق آن با دستگاه روفتاپ را بررسی کردیم.
