چیلر هیت ریکاوری

چیلر هیت ریکاوری (بازیافت گرما) چیست؟

چیلر هیت ریکاوری (بازیابی گرما) یا همان بازیافت گرما نوعی چیلر است که در آن می توان از گرمای اتلافی در قسمت کندانسور برای گرمایش آب بهره برد و از این آب گرم شده برای مقاصد دیگر استفاده کرد. این سیستم برای بهبود بهره وری انرژی با استفاده مجدد از گرمای اتلافی طراحی شده است و در نتیجه مصرف انرژی و هزینه های مربوط به آن را کاهش می دهد و از طرفی در کاهش گازهای گلخانه ای نیز موثر است که در ادامه ساختار ، طرز کار و کاربردهای آن را بررسی می کنیم.

اصل اساسی و طرز کار چیلرهای بازیابی حرارت

در طی فرآیند خنک سازی آب در قسمت اواپراتور چیلرهای تراکمی از یک مبرد برای جذب گرمای آب در قسمت اواپراتور و سپس انتقال آن به محیط بیرون (هوای اتمسفر) در قسمت کندانسور استفاده می شود. در یک چیلر بازیافت کننده حرارت ، این گرمای مبرد به جای دفع شدن به اتمسفر از طریق یک مبدل حرارتی گرفته شده و به یک سیال ثانویه مثل آب منتقل می‌شود. سپس می‌توان از این آب ثانویه گرم شده در بخش های مورد نیاز بهره برداری کرد.

همانطور که در شکل زیر مشاهده می کنید اجزای یک نمونه چیلر تراکمی آب خنک بدون هیت ریکاوری و یک نمونه هم با هیت ریکاوری نمایش داده شده است. در نوع معمولی (بدون هیت ریکاوری) مبرد در اواپراتور حرارت را از آب می گیرد و آب را سرد می کند و این آب سرد برای مصارف سرمایش صنعتی یا سرمایش هوا به کار گرفته می شود و مبرد بعد از عبور از کمپرسور وارد کندانسور می شود و این بار حرارت خود را در کندانسور به آب می دهد و این آب که گرم شده با پمپ به برج خنک کننده ارسال و در آنجا تمام گرمای آب به اتمسفر دفع می شود و به نوعی حرارت اتلافی است. ولی در نوع هیت ریکاوری دیگر تمام حرارت آب در کندانسور به آبی که به سمت برج خنک کننده پمپاژ می گردد داده نمی شود و بخشی از حرارت اضافی مبرد در یک مبدل به آب ثانویه داده می شود و این آب که گرم شده برای استفاده به سمت مصرف کننده پمپاژ می گردد و تنها بخشی از آب گرم شده در کندانسور به برج خنک کننده ارسال می گردد تا در آنجا حرارت به اتمسفر دفع شود.

مطالعه بیشتر درباره طرز کار چیلرهای تراکمی آب خنک بدون هیت ریکاوری در این مقاله ⇐ چیلر تراکمی آب خنک

چیلر هیت ریکاوری

اجزا و جزئیاتی در مورد نحوه عملکرد چیلر هیت ریکاوری :

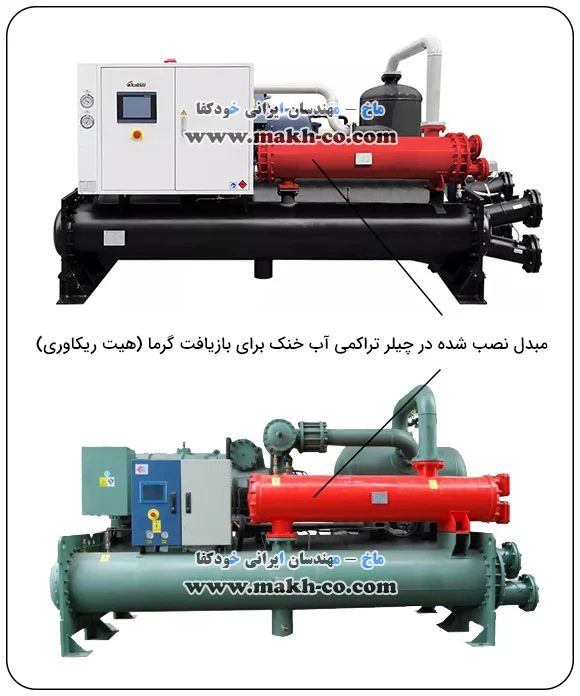

1 . مبدل حرارتی : یک مبدل حرارتی معمولاً در نزدیکی کندانسور چیلر هیت ریکاوری تعبیه می شود. مبدل حرارتی گرمای مبرد داغ را به آب موجود در مدار ثانویه منتقل می کند.

2 . فرآیند انتقال حرارت : مبدل حرارتی گرمای مبرد را به سیال یا همان آب ثانویه منتقل می کند و این آب گرم شده در یک مدار جداگانه به گردش در می آید و برای مصارف مورد نظر ارسال می شود. انتقال حرارت در اثر اختلاف دمای بین مبرد داغ و سیال ثانویه (آب) صورت می گیرد.

3 . استفاده از گرما : سیال ثانویه یا آب گرم شده را می توان برای کاربردهای گرمایشی مختلف مانند گرمایش فضا ، تامین آب گرم برای مصارفی مانند شستشو یا حتی فرآیندهای پیش گرمایش در کاربردهای صنعتی استفاده کرد. این استفاده کارآمد از گرمای اتلافی به طور قابل توجهی بازده انرژی کلی سیستم خنک کننده را بهبود می بخشد.

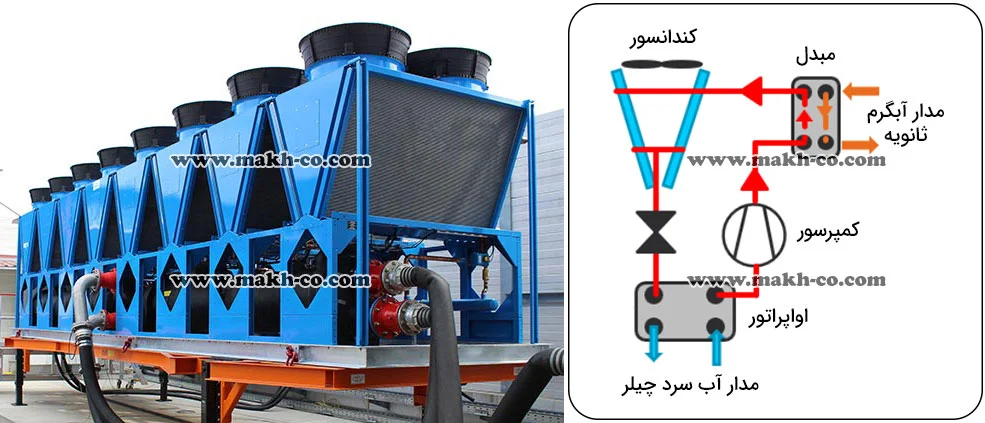

بازیافت گرما در چیلر

چیلرهای بازیافت حرارت با استفاده از یک مبدل حرارتی برای جذب و استفاده مجدد از گرمای هدر رفته ، یک سیستم خنک کننده تک منظوره را به یک سیستم همه کاره تبدیل می کنند که هم قابلیت سرمایش و هم گرمایش را فراهم می کند و آنها را به گزینه ای جذاب برای صنایعی تبدیل می کند که به دنبال بهبود بهره وری انرژی و کاهش هزینه های مصرف انرژی خود هستند. اکنون که به پرسش چیلر هیت ریکاوری (بازیافت گرما) چیست؟ پاسخ دادیم و طرز کار آن را تشریح کردیم می خواهیم به مهمترین کاربردهای آن اشاره کنیم.

کاربردهای چیلر بازیافت کننده گرما :

چیلرهای هیت ریکاوری می توانند به طور موثر در صنایع مختلف و ساختمان های تجاری اجرا شوند. برخی از رایج ترین کاربردها عبارتند از :

1 . مراکز داده : مراکز داده نیاز سرمایشی بسیار بالایی دارند و می توانند به طور قابل توجهی از چیلرهای بازیافت گرما بهره مند شوند. گرمای اتلافی تولید شده در طول فرآیند خنک‌سازی می‌تواند برای گرم کردن فضاهای اداری ، تامین آب گرم و حتی گرم کردن راهروهای بیرونی در آب و هوای سرد استفاده شوند.

2 . صنایع تولیدی : در محیط‌های صنعتی چیلرهای بازیافت حرارت می‌توانند با تأمین گرمایش یا آب گرم مورد نیاز برای فرآیندهایی که نیاز به گرما دارند (مانند خشک کردن ، شستشو ، استریلیزاسیون ، پیش گرمایش فرآیندها و غیره) مصرف انرژی را کاهش دهند.

3 . هتل‌ها : چیلرهای هیت ریکاوری را می‌توان برای تامین سرمایش اتاق‌های مهمان و همزمان تامین آب گرم برای دوش ، لباسشویی و استخرها استفاده کرد.

4 . بیمارستان ها : این تاسیسات نیاز دائمی هم به سرمایش و هم گرمایش دارند و چیلرهای بازیافت حرارت را به یک راه حل ایده آل تبدیل می کنند. آنها را می توان برای حفظ دمای راحت برای بیماران و کارکنان و در عین حال تامین آب گرم برای روش های مختلف پزشکی و نیازهای بهداشتی مورد استفاده قرار داد.

مطالعه بیشتر درباره ویژگی های خاص چیلرهای صنعتی در این مقاله ⇐ چیلر صنعتی

صرفه جویی در هزینه و مزایای اقتصادی :

چیلر هیت ریکاوری مزایای اقتصادی قابل توجهی دارد. با استفاده از گرمای اتلافی، کسب و کارها می توانند از چند طریق به صرفه جویی قابل توجهی در هزینه دست یابند :

1 . صورت‌حساب‌ های کاهش‌ یافته انرژی : استفاده مجدد از گرمای هدر رفته منجر به مصرف کمتر انرژی می‌شود که مستقیماً منجر به کاهش قبض انرژی برای تأسیسات می‌شود.

2 . نیاز کمتر به سیستم‌های گرمایش جداگانه : چیلرهای بازیافت گرما نیاز به سیستم‌های گرمایش اضافی را که نصب ، راه‌اندازی و نگهداری آن می‌تواند پرهزینه باشد را از بین می‌برد.

چالش ها و محدودیت ها :

در حالی که چیلرهای بازیافت حرارت مزایای متعددی را ارائه می دهند چالش ها و محدودیت هایی وجود دارد که باید در نظر بگیرید :

1 . سرمایه گذاری و قیمت اولیه : هزینه اولیه نصب چیلر هیت ریکاوری ممکن است بیشتر از سیستم های سنتی باشد. با این حال ، صرفه جویی طولانی مدت در انرژی و کاهش هزینه های عملیاتی می تواند سرمایه گذاری اولیه را جبران کند.

مطالعه بیشتر درباره قیمت انواع چیلرها (به همراه جدول قیمت) ⇐ قیمت چیلر

2 . الزامات نگهداری : تعمیر و نگهداری منظم برای اطمینان از عملکرد و کارایی مطلوب ضروری است. این شامل تمیز کردن و بازرسی مبدل های حرارتی ، نظارت بر سطح مبرد و بررسی نشتی است.

3 . متعادل کردن نیازهای سرمایش و گرمایش : چیلرهای بازیافت گرما زمانی موثرتر هستند که بین نیازهای سرمایش و گرمایش تاسیسات تعادل ثابتی وجود داشته باشد. در شرایطی که تقاضای گرمایش به طور قابل توجهی کمتر از تقاضای سرمایش باشد ، ممکن است پتانسیل کامل بازیافت گرمای تلف شده محقق نشود.

4 . سازگاری با سیستم های موجود : افزودن چیلرهای بازیافت حرارت در تاسیسات موجود ممکن است به تنظیمات قابل توجهی در زیرساخت نیاز داشته باشد و به طور بالقوه می تواند پیچیدگی پروژه را افزایش دهد.

نتیجه گیری :

در نتیجه چیلرهای هیت ریکاوری راه حل امیدوارکننده ای را برای کسب و کارهایی که به دنبال افزایش بهره وری انرژی و پایداری هستند ارائه می دهند. چیلرهای بازیافت حرارت برای جذب و استفاده مجدد از گرمای اتلاف تولید شده در طول فرآیند خنک سازی طراحی شده اند که منجر به کاهش مصرف انرژی ، کاهش هزینه های عملیاتی و به حداقل رساندن اثرات زیست محیطی در صنایع مختلف و ساختمان های تجاری می شود.
