مینی چیلر 10 تن تبرید یک دستگاه چیلر سایز کوچک محسوب شده که با 2 کمپرسور اسکرالی که دارد قادر است تا 10 تن تبرید برودت ایجاد کند. این دستگاه بیشتر کاربردهای سرمایش آپارتمانی (خانگی یا ویلایی) و نیز صنعتی دارد.
اگر به عنوان سیستم سرمایش یک ساختمان مورد استفاده قرار بگیرد، در کنار آن باید تعدادی فن کویل (به ازای هر اتاق یک فن کویل) نیز نصب شود و در کاربردهای صنعتی با ارسال آب سرد به مدار ماشین آلات صنعتی، منجر به خنک کاری ماشین آلات و تجهیزات می شود.

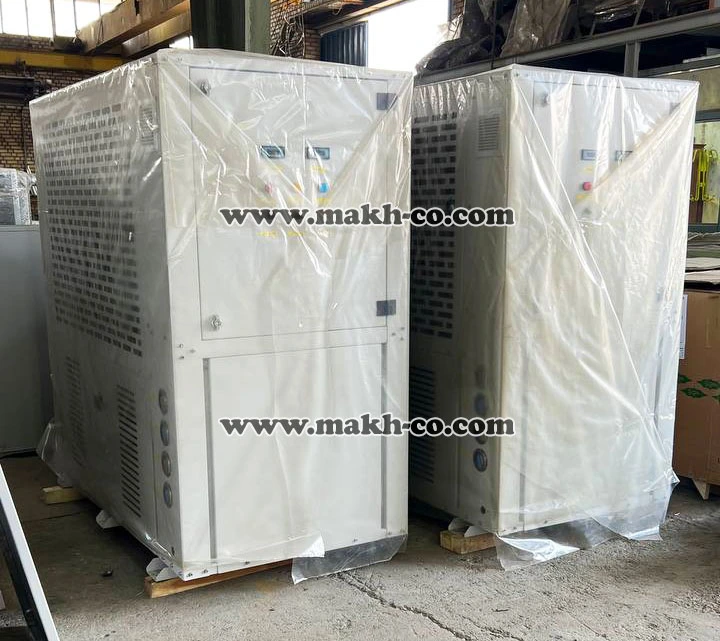

در تصویر زیر 2 دستگاه چیلر 10 تن تبرید اسمی ساخته شده در شرکت ماخ را مشاهده می کنید.
مشخصات دقیق مینی چیلر 10 تن تبرید
مشخصات دقیق یک چیلر 10 تن ساخت شرکت ماخ عبارت است از:
1 . دارای 2 کمپرسور اسکرال کوپلند یا دانفوس
وقتی تعداد کمپرسورها بیش از یک دستگاه باشد در مواقعی که به سرمایش کمی نیاز است (زیر 50 درصد) فقط یکی از کمپرسورها روشن می شود و وقتی نیاز سرمایشی از نصف بیشتر شود، کمپرسور دوم اتوماتیک وارد مدار کاری می شود. این کار این مزایا را به همراه دارد:
- کاهش مصرف برق
- کاهش استهلاک دستگاه
2 . طراحی به صورت 2 مدار کاملا مجزا از هم
وقتی تعداد مدارات یک چیلر 10 تن بیشتر از یک مدار باشد (معمولا در شرکت ما به صورت دو مدار طراحی و ساخته می شود) مثل این می ماند که شما 2 دستگاه چیلر 5 تن را در کنار هم طراحی و ساخته باشید و با این کار، در مواقعی که یکی از مدارها به هر دلیلی از کار بیفتد، چیلر با نیمی از توان خود به کار ادامه می دهد.
3 . مناسب برای استفاده از 3 نوع مبرد
چیلر 10 تن با کمپرسورهای اسکرال معمولا مناسب استفاده با 3 نوع گاز مبرد است:
- مبرد R22
- مبرد R134a
- مبرد R407c
برای سایر مبردها در صورت نیاز، چیلر مورد نظر به صورت خاص طراحی و ساخته می شود.
4 . نصب پمپ و منبع انبساط بر روی دستگاه در محل کارخانه
وقتی که پمپ و منبع انبساط در کارخانه درون دستگاه نصب شود دیگر نیازی نیست تا شما هزینه اضافه برای خرید این تجهیزات بپردازید و با حمل دستگاه به محل پروژه و اتصال آن به لوله کشی، می توان بدون نیاز به هیچ قطعه دیگری، دستگاه را استارت کرد.
5 . استفاده از اواپراتور پوسته و لوله (Shell and Tube)
اواپراتوری که در یک مینی چیلر 10 تن مورد استفاده قرار می گیرد معمولا از نوع پوسته و لوله یا همان Shell and Tube است. مگر اینکه در برخی پروژه های خاص و با توجه به سفارش از سایر اواپراتورها (مانند اواپراتور صفحه ای یا حتی اواپراتورهای با مبدل های خاص برای برخی پروژه های صنعتی و غیره) استفاده کنیم.
6 . استفاده از کندانسور هوا خنک با لوله های مسی و فین های آلومینیومی
در برخی پروژ های خاص با توجه به نیاز از فین های آلومینیومی با روکش Blue یا Gold استفاده می کنیم. در ضمن معمولا از 2 دستگاه فن کندانسور برند زیلابگ چینی یا ebm آلمانی (با توجه به نیاز یا سفارش مشتری) در هر مینی چیلر 10 تن استفاده می کنیم که در پروژه های حساس به صدا بهتر است از نوع ebm آلمانی استفاده شود.
7 . استفاده از شیر انبساط ترموستاتیکی برند Danfoss
8 . استفاده از قطعات سیکل تبرید برند Danfoss
9 . ساخت تابلو برق دستگاه با قطعات برقی Hyundai کره و کنترلر لوگو Siemens
این موارد مهمترین مشخصات فنی هر دستگاه چیلر 10 تن تبرید بودند. در ادامه به بررسی وزن و ابعاد چیلر 10 تن تبرید، قیمت روز و میزان مصرف برق آن خواهیم پرداخت.

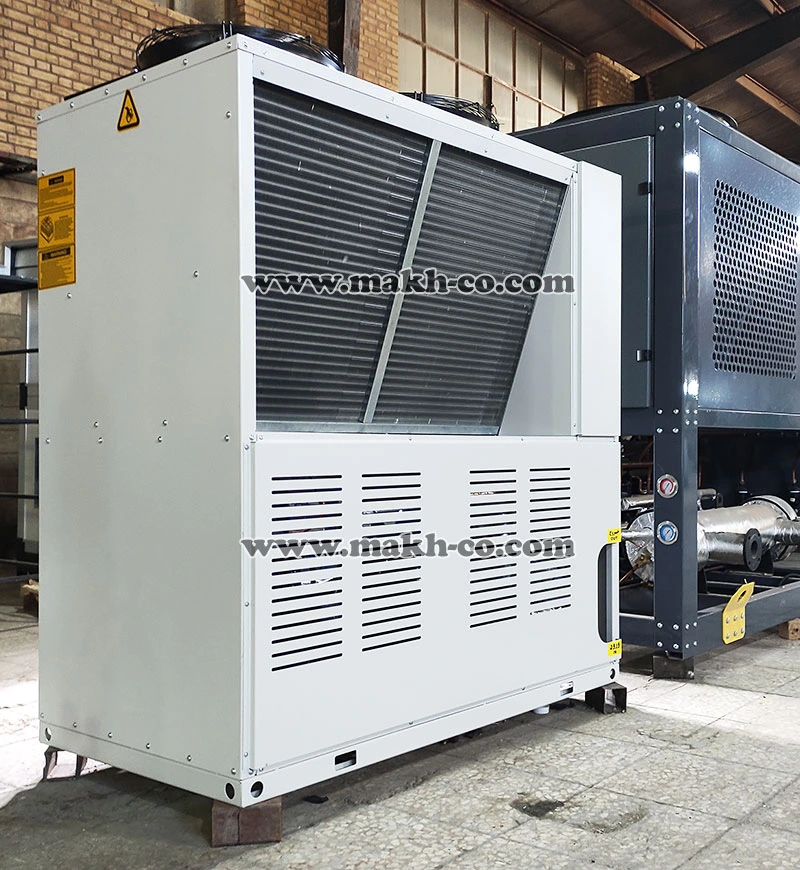

در تصویر زیر یک دستگاه مینی چیلر 10 تن تبرید در حال ساخت در شرکت ماخ نمایش داده شده است.
ابعاد و وزن
ما با توجه به نیاز هر پروژه به طور خاص و برای جانمایی مناسب، ابعاد چیلر 10 تن تبرید را معمولا با یکی از این دو حالت طراحی و تولید می کنیم.
ابعاد چیلر 10 تن در حالت اول:
- طول 150 سانتی متر
- عرض 95 سانتی متر
- ارتفاع 160 سانتی متر
ابعاد چیلر 10 تن در حالت دوم:
- طول 150 سانتی متر
- عرض 85 سانتی متر
- ارتفاع 180 سانتی متر
اگر در پروژه شما مشکل جانمایی وجود داشته باشد، مهندسان ما ابعاد مینی چیلر 10 تن را طوری در نظر می گیرند تا بتوان به خوبی در مکان مورد نظر، آن را جا داد.
وزن چیلر 10 تن تبرید تقریبا 330 کیلوگرم است.
بررسی توان خنک کاری
همانطور که گفتیم، چیلرها هم کاربردهای ساختمانی (برای تهویه مطبوع) و هم کاربردهای صنعتی (برای خنک کاری ماشین آلات) دارند. بنابرین این 2 سوال مهم مطرح می شود:
1 . یک مینی چیلر 10 تن تبرید اسمی ساختمانی (آپارتمانی یا خانگی) تا چند متر مربع را خنک می کند؟
پاسخ این سوال به پارامترهای مختلف از جمله نوع کاربری ساختمان، آب و هوای شهر، ارتفاع سقف و غیره بستگی دارد ولی به طور کلی:
یک مینی چیلر 10 تن آپارتمانی (10 تن تبرید اسمی) در شهرهای شمالی کشور و نیز در شهرهای گرم و خشک ایران (مانند تهران و اصفهان و غیره) می تواند 250 متر مربع مفید (تقریبا برابر با 300 متر مربع غیر مفید) را به همراه فن کویل های نصب شده در داخل واحد، خنک کند. طبیعتا هر چه شهر مورد نظر گرمتر باشد (برای مثال برای یزد) این متراژ کمتر می شود.
برای اینکه با نحوه محاسبه ظرفیت چیلر بر اساس متراژ بیشتر آشنا شوید، حتما این مقاله ⇐ محاسبه ظرفیت چیلر بر اساس متراژ را مطالعه بفرمایید.
2 . یک مینی چیلر 10 تن صنعتی چند لیتر آب را در هر ساعت می تواند خنک کند؟
پاسخ این سوال نیز به پارامترهای مختلفی از جمله آب و هوای شهری که دستگاه در آنجا نصب می شود، اختلاف دمای آب ورودی و خروجی از دستگاه و غیره بستگی دارد ولی به طور کلی:
یک مینی چیلر 10 تن صنعتی (10 تن تبرید اسمی) می تواند در شهری مثل تهران، حدودا 2100 لیتر آب را در هر ساعت (با اختلاف دمای تقریبا 10 درجه سانتی گراد) سرد کند.
برای اینکه با ویژگی های فنی خاص و نحوه کار چیلر صنعتی بیشتر آشنا شوید، حتما این مقاله ⇐ نحوه کار چیلر صنعتی را مطالعه بفرمایید.
تا اینجا مشخصات دقیق، توان خنک کاری، ابعاد و وزن مینی چیلر 10 تن را بررسی کردیم. در ادامه به برسی قیمت و میزان مصرف برق آن خواهیم پرداخت.
قیمت مینی چیلر 10 تن تبرید اسمی
- قیمت مینی چیلر 10 تن آپارتمانی دو مداره 885,000,000 تومان
- قیمت مینی چیلر 10 تن آپارتمانی یک مداره 830,000,000 تومان
- قیمت مینی چیلر 10 تن صنعتی دو مداره 930,000,000 تومان
- قیمت مینی چیلر 10 تن صنعتی یک مداره 875,000,000 تومان
در اینجا قیمت مینی چیلر 10 تن شرکت ماخ در چند نوع پرکاربرد را ذکر کردیم. دقت کنید که مینی چیلرهای 10 تن موجود در انبار بوده و یا بر حسب سفارش به صورت خاص در مدت زمان 20 تا 45 روز طراحی و تولید می شود.
در ضمن این قیمت چیلر 10 تن که اشاره کردیم مربوط به اوایل خرداد ماه 1405 است و ممکن است به خاطر نوسان نرخ ارز و تغییر قیمت قطعات، تغییر کند و بنابرین برای استعلام قیمت روز با ما تماس بگیرید.
میزان مصرف برق
میزان مصرف برق مینی چیلر 10 تن تبرید در حالت ماکزیمم (زمانی که نیاز سرمایشی در بیشترین حالت باشد) عبارت است از:
- حداکثر شدت جریان 20 آمپر
- حداکثر توان ورودی 9.1 کیلووات
مشخصات برق مورد نیاز نیز شامل برق 380 ولت، 50 هرتز، 3 فاز می شود که در محل نصب دستگاه باید تامین باشد.
محل نصب چیلر 10 تن در پروژه های ساختمانی و آپارتمانی می تواند بر روی بام یا در تراس و در پروژه های صنعتی در هر جایی باشد.
چند نکته مهم برای خرید مینی چیلر 10 تن از شرکت ماخ
- شرایط پرداخت اقساطی (معمولا 50 درصد مبلغ قرارداد در ابتدای کار و باقی آن در 4 فقره چک یک ماهه) فراهم است.
- کلیه محصولات شرکت ما شامل 18 ماه گارانتی و حداقل 10 سال خدمات پس از فروش می شود.
- قبل از خرید مینی چیلر 10 تن یا هر ظرفیت دیگری دقت کنید که زمانی می توانید به درستی قیمت ها را نسبت به هم مقایسه کنید که قطعات به کار رفته در ساختار آن مشابه هم باشد.
- ما به عنوان تولیدکننده، همواره محصولات را با قیمت درب کارخانه در اختیار مشتریان قرار می دهیم.
استعلام قیمت روز چیلر 10 تن و درخواست پیش فاکتور
برای استعلام قیمت روز محصولات، درخواست پیش فاکتور، اطلاع از شرایط پرداخت و مشاوره برای انتخاب مناسب ترین دستگاه بر اساس نیاز پروژه شما، با ما تماس بگیرید.
مهندس احمدی: 09127675117 – 09194427470
مهندس خورانی: 09191639363
