لوله کشی پمپ حرارتی GHP

استانداردهای لوله کشی پمپ حرارتی GHP

نکات عمومی لوله کشی پمپ حرارتی GHP ، مراحل نصب و اجرای لوله کشی به ترتیب زیر صورت می گیرد :

۱ . تهیه نقشه های اجرایی

۲ . اجرای فونداسیون

۳ . نصب یونیت های خارجی

۴ . لوله کشی مسی و درین

۵ . اجرای برق و کابل شیلد

۶ . تشخیص نشتی

۷ . شارژ گاز و وکیوم

۸ . آدرس دهی یونیت های داخلی و ریموت کنترل

۹ . تحویل به مشتری

نقشه های اجرایی :

۱ . نقشه های اجرایی GHP ، موقعیت لوله ها ، کانال ها ، دستگاه ها را با مقیاس تعیین شده نشان می دهد. به منظور مشخص شدن موقعیت دقیق لوله ها ، اپراتور باید به نقشه های معماری و سازه ساختمان که موقعیت دقیق کف ها ، سقف ها ، دیوارها و تیغه ها در آن اندازه گذاری شده است مراجعه نماید.

۲ . نقشه های لوله کشی هر چند مقیاس مشخص دارد ، تا اندازه ای دیاگراماتیک است و به منظور نشان دادن موقعیت ، اندازه ، جهت و ترتیب کلی تقریبی لوله کشی می باشد. این نقشه ها ترتیب دقیق استقرار لوله ها و همه جزئیات را یک به یک به دست نمی دهد. اگر پیش از اجرای تمام و یا هر قسمت از لوله کشی ، نیاز به ترتیب استقرار مطلوب تر ، مناسب تر و یا عملی تر نسبت به آن چه در نقشه ها نشان داده شده است ، توسط اپراتور تشخیص داده شود ، موضوع باید به دستگاه نظارت پیشنهاد شود تا پس از تصویب به صورت دستور کار به  تیم اجرا کننده ابلاغ گردد.

۳ . در هر حال تغییر در نقشه های لوله کشی بدون تصویب دستگاه نظارت مجاز نیست.

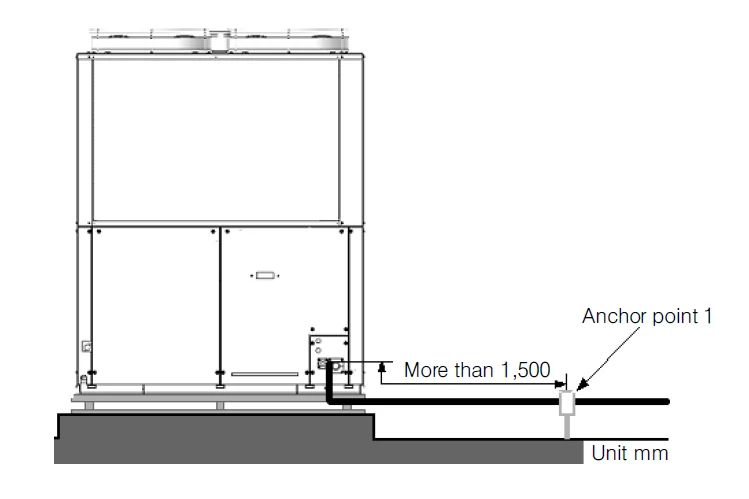

حداقل فاصله استاندارد لوله مسی از دستگاه GHP

در هنگام نصب یونیت خارجی بر روی پایه لرزه گیر ، فاصله رایزر لوله مسی تا ورودی دستگاه حداقل باید ۱۵۰۰ میلی متر باشد و از لوله انعطاف پذیر برای اتصال خط لوله گاز به دستگاه GHP استفاده می شود.

حداقل فاصله استاندارد لوله مسی از دستگاه GHP

استانداردهای لوله کشی مسی دستگاه

۱ . محدودیت ها :

نسبت ظرفیت پنل های داخلی به یونیت خارجی از ۵۰ تا ۱۳۰ درصد

مینیمم ظرفیت قابل دسترسی یونیت داخلی ۲٫۳KW

ماکزیمم پنل قابل نصب برای هر یونیت خارجی به ترتیب زیر :

۲۵ یونیت داخلی ⇐ برای یک یونیت خارجی با توان ۱۶HP

۳۱ یونیت داخلی ⇐ برای یک یونیت خارجی با توان ۲۰HP

۴۰ یونیت داخلی ⇐ برای یک یونیت خارجی با توان ۲۵HP

نکات عمومی لوله کشی پمپ حرارتی GHP

۲ . استفاده از عایق حرارتی در مکان های مورد تهویه :

نواحی معمولی :

هنگامیکه لوله ها از نواحی داخلی ساختمان که دارای یونیت داخلی است عبور می کند. برای مثال کلاس درس ، آپارتمان ، ادارات ، ساختمان های تجاری ، بیمارستان ها و … .

نواحی خاص :

جایی که تهویه می شود ولی اختلاف دما یا رطوبت زیاد باشد. نظیر مکان هایی با سقف بلند شامل سالن کنفرانس ، تئاتر و … .

۳ . استفاده از عایق حرارتی در مکانهایی که تهویه نمی شوند :

نواحی معمولی :

هنگامیکه لوله ها از نواحی داخلی ساختمان که دارای یونیت داخلی نیست (مانند راهروها) عبور می کند.

نواحی با شرایط سخت :

هنگامیکه جریان هوا در مسیر لوله ها وجود ندارد و رطوبت بالاست.

۴ . استانداردهای مربوط به ساپورت ها :

در لوله های افقی در هر ۱٫۵ متر باید از آویز استفاده گردد.

در لوله های عمودی (رایزرها) در هر ۲٫۵ متر باید از بست مناسب استفاده گردد.

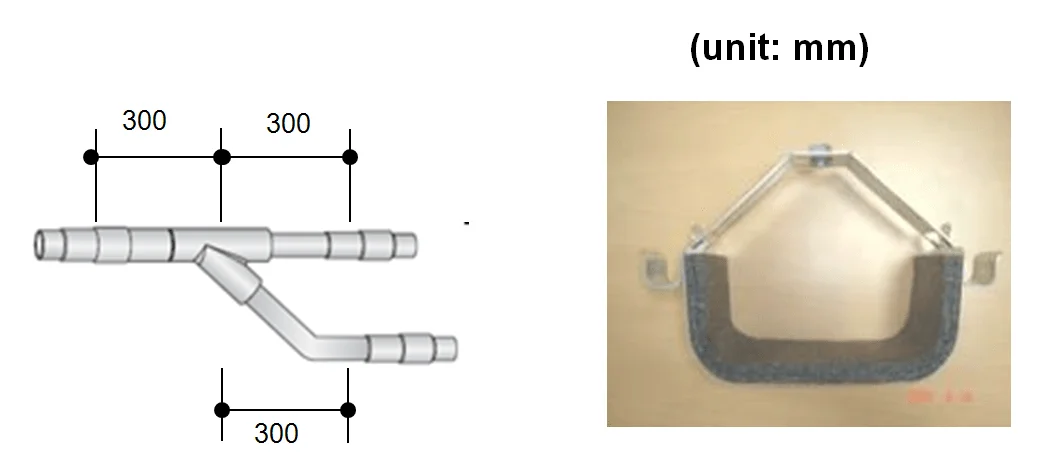

نوع ساپورت سپریشن ها مطابق شکل زیر

نوع ساپورت سپریشن ها در لوله کشی پمپ حرارتی ghp

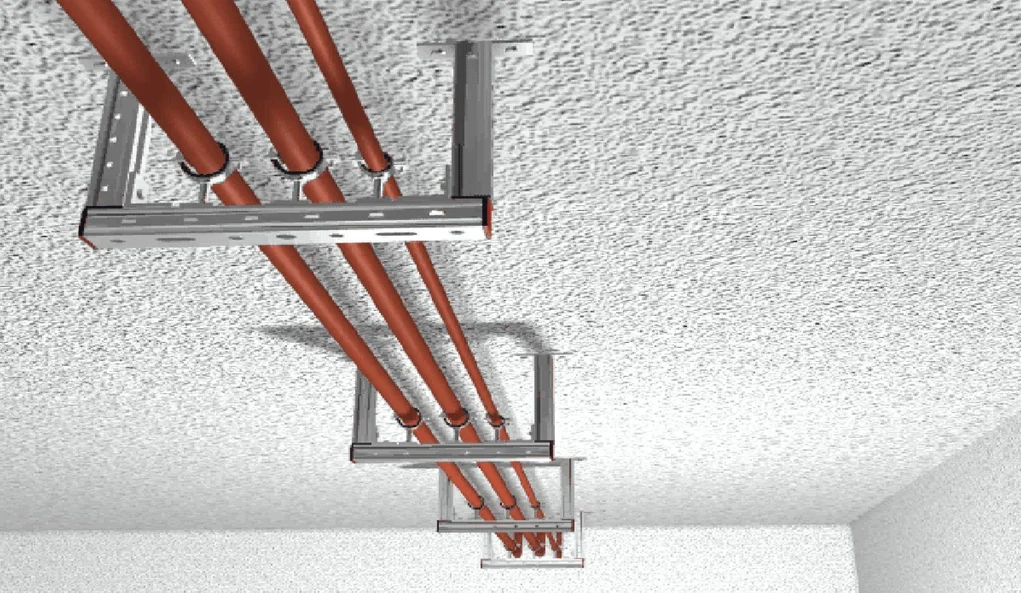

نمونه ای از اجرای ساپورت ها :

نمونه ای از اجرای ساپورت ها

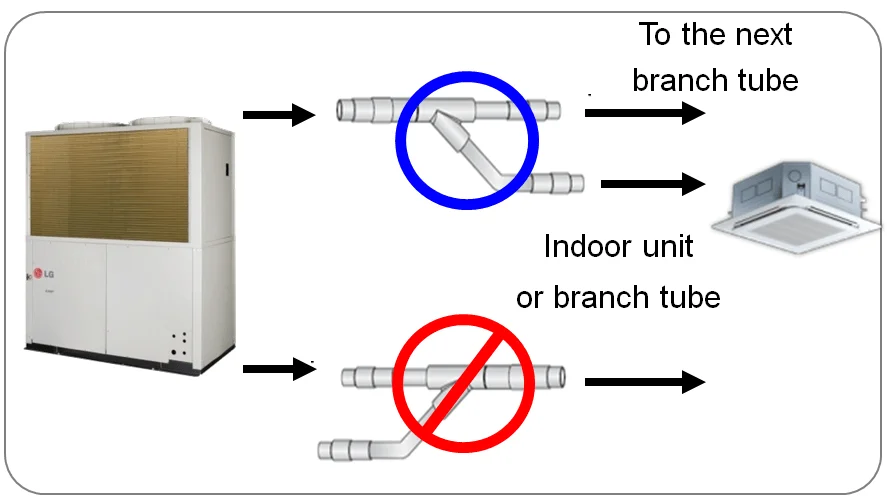

نحوه اتصال صحیح سپریشن ها :

نحوه اتصال صحیح سپریشن ها

فاصله بین دو سپریشن و فاصله بین سپریشن تا زانویی باید حداقل ۵۰۰ میلی متر باشد.

فاصله بین سپریشن و ورودی پنل داخلی باید حداقل ۵۰۰ میلی متر باشد.

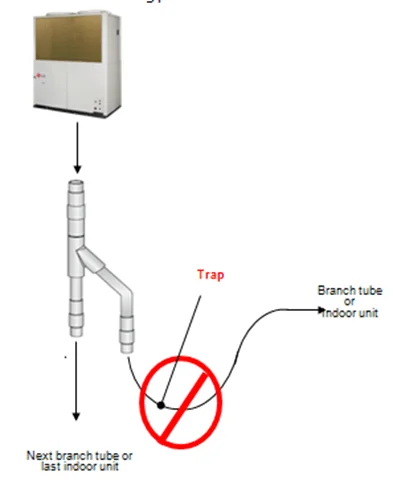

در هنگام اتصال سپریشن به صورت عمودی باید از ایجاد تله یا قوس در لوله جلوگیری شود (مطابق شکل زیر).

جلوگیری از ایجاد تله یا قوس در لوله

نکته : سایزینگ لوله ها توسط نرم افزار LATS انجام می گیرد.

تست تشخیص نشتی در لوله کشی پمپ حرارتی GHP

تست نشتی باید با گاز نیتروژن (ازت) و در فشار ۳٫۸ Mpa یا ۵۵۰ psi انجام شود.

بعد از گذشت ۲۴ ساعت نباید کاهش فشاری مشاهده شود.

مقدار فشار برای گاز مبرد R410 بوده و برای R22 مقدار ۴۰۰ psi کافی است.

جهت انجام تست نشتی یا هواگیری ، نباید از گازهایی نظیر اکسیژن یا گازهای قابل اشتعال استفاده شود زیرا خطر انفجار ، مصدومیت و یا حتی مرگ را به دنبال دارد.

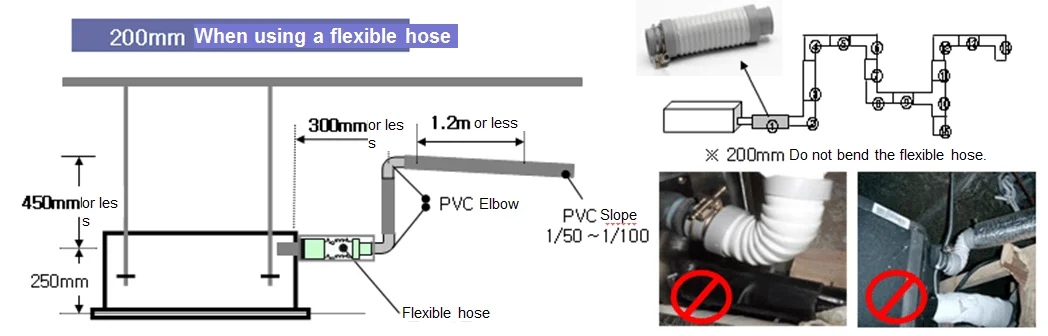

لوله کشی درین

برای اطمینان از تقطیر و حرکت مناسب (روان) آب درون لوله ی درین ، نیاز به نصب یک Air Vent وجود دارد. Air Vent باید در بالاترین بخش لوله درین قرار بگیرد و از اتصال لوله درین به شبکه فاضلاب شهری جدا خودداری شود.

Air Vent

باید از یک پوشش مناسب روی Air Vent برای جلوگیری از ورود اشیا خارجی و حشرات به درون لوله استفاده شود. جهت جلوگیری از برگشت احتمالی آب به لوله های فرعی ، زاویه اتصال شاخه های درین به شاخه های اصلی باید زاویه ای بین ۶۰ تا ۴۵ درجه داشته باشد. در ضمن به شیب لوله های درین که ۱/۵۰ تا ۱/۱۰۰ است باید توجه شود.

برای جلوگیری از ارتعاش و صدا فاصله بین لوله درین تا پنل داخلی باید از لوله انعطاف پذیر استفاده شود.

برای جلوگیری از برگشت آب تقطیر شده و همچنین برگشت بوی نامطبوع از تله U شکل یا P شکل استفاده شود.

نمونه اجرای درین با پمپ

جهت کسب اطلاعات بیشتر در مورد انواع سیستم های تهویه مطبوع و نیز انتخاب مناسب ترین سیستم با مهندسان ما تماس بگیرید.

مهندس احمدی (تهویه مطبوع ماخ) : ۰۹۱۰۷۶۷۵۱۱۷ – ۰۹۱۹۴۴۲۷۴۷۰

مهندس خورانی (تهویه مطبوع ماخ) : ۰۹۱۹۱۶۳۹۳۶۳

برای کسب اطلاعات بیشتر متن نصب و راه اندازی سیستم تهویه مطبوع GHP را مطالعه کنید. همچنین برای شناخت کامل سیستم تهویه مطبوع پمپ حرارتی گازسوز ، متن GHP را مطالعه نمایید.
