مینی چیلر 12 تن تبرید یک نوع چیلر با ظرفیت نسبتا کم و ابعاد جمع و جور (Compact) است که معمولا به همراه پمپ و منبع انبساط ساخته می شود و دستگاهی سرمایشی است که مستقلا آب را در مداری بسته سرد کرده (معمولا با ورودی 12 درجه و خروجی 7 درجه سانتی گراد) و برای مصارف گوناگون آن را پمپاژ می کند.
در ادامه ما ضمن معرفی نمونه ای از چیلر 12 تن به بررسی قیمت روز با پمپ و منبع و میزان مصرف برق آن و نیز سایر مشخصات فنی خواهیم پرداخت.
مینی چیلر 12 تن

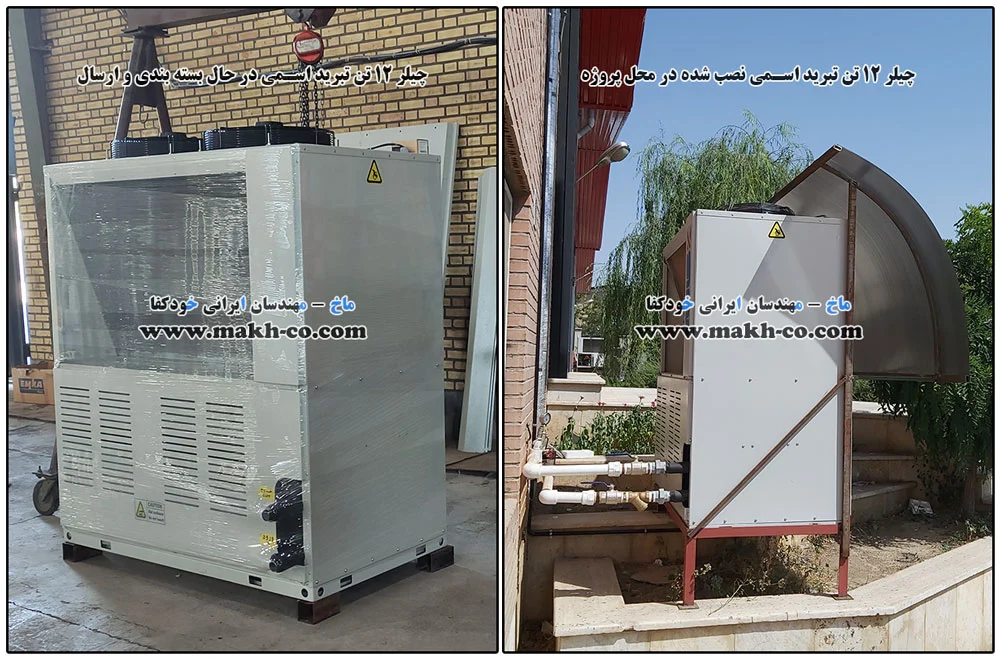

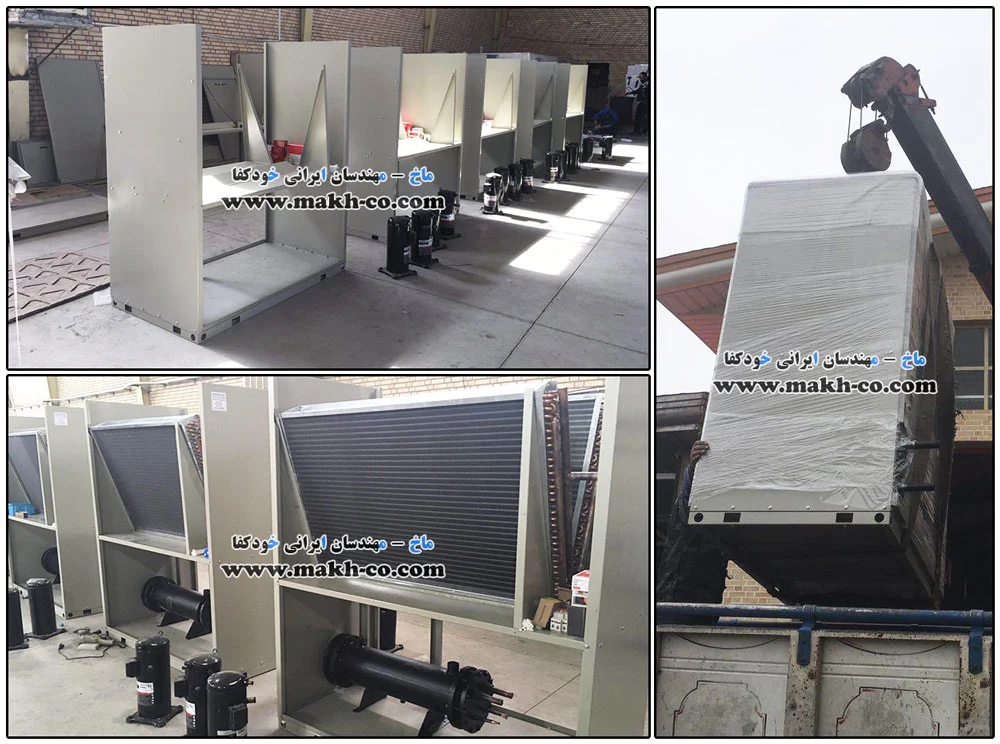

نمونه هایی از مینی چیلر 12 تن تبرید در حال تولید در کارخانه شرکت ماخ، در حال بسته بندی و ارسال و نمونه ای نصب شده در محل پروژه را در تصویر زیر مشاهده می کنید.
بر روی این مینی چیلرها علاوه بر تجهیزات اصلی (کمپرسورها، قطعات سیکل تبرید، تابلو برق و غیره) معمولا در کارخانه، پمپ و منبع انبساط هم نصب شده و ما همواره قیمت روز با پمپ و منبع را خدمت شما اعلام می کنیم. یعنی دستگاه چیلر 12 تن ساخت شرکت ماخ خود دارای همه تجهیزات بوده و فقط کافیست تا در محل پروژه به لوله کشی متصل و دکمه استارت زده شود.
در ادامه ضمن بررسی قیمت به بررسی میزان مصرف برق و سایر مشخصات آن خواهیم پرداخت.
قیمت روز با پمپ و منبع
- قیمت مینی چیلر 12 تن دو مداره با پمپ و منبع 1,065,000,000 تومان
- قیمت مینی چیلر 12 تن تک مداره با پمپ و منبع 990,000,000 تومان
این قیمت روز ممکن است بنا به دلایلی (اکثرا به خاطر نوسانات و تغییرات قیمت ارز) تغییر کند و به روز نباشد، بنابرین حتما تماس بگیرید تا از قیمت دقیق مطلع شوید.
مینی چیلرهای های ما در این ظرفیت معمولا موجود در انبار شرکت هستند و یا به صورت کاملا سفارشی و در مدت زمان مشخصی (بستگی به حجم تولید دارد) طراحی و تولید می شوند و در اختیار مشتری قرار می گیرند.
میزان مصرف برق مینی چیلر 12 تن تبرید
میزان مصرف برق مینی چیلر 12 تن تبرید و سایر ظرفیت ها همواره با حالت Maximum بیان می شود. یعنی بدترین حالت کاری با بیشترین فشار برای دستگاه در نظر گرفته شده (زمانی که دمای هوای بیرون در گرمترین حالت خود باشد و دستگاه نیز تماما زیر بار قرار بگیرد و مصرف کننده بیشترین سرمایش را از دستگاه بخواهد) که در چنین شرایطی، میزان مصرف برق چیلر 12 تن تبرید اسمی برابر است با:
- ماکزیمم توان مصرفی برابر با 12.6 کیلووات
- ماکزیمم شدت جریان مصرفی برابر با 22.8 آمپر
دقت کنید که دمای هوای بیرون در اینجا 45 درجه سانتی گراد (برای شهرهایی که دمای هوای آنها در گرمترین روزهای سال این مقدار باشد) در نظر گرفته شده است.
در ضمن دقت کنید که در اغلب موارد، قرار نیست که دستگاه همواره در چنین شرایطی کار کند و ما در طراحی آن، همیشه بالاترین حد ممکن را در نظر می گیریم.
دبی آب سرد و کاربردها
یک مینی چیلر 12 تن تبرید اسمی در شرایط نرمال، حداکثر چه دبی از آب را می تواند برای مصارف گوناگون، سرد کند؟
پاسخ به این سوال البته به شرایط مختلف از جمله دمای هوای محیط بیرون بستگی دارد زیرا هر چه دمای هوای بیرون گرمتر باشد، دفع گرما در کندانسور سخت تر صورت می گیرد و توان خنک کاری دستگاه کمتر می شود. ولی برای اکثر شهرهای ایران در حالت عادی، یک چیلر 12 تن می تواند حدودا 2580 لیتر آب را در هر ساعت خنک کند.
حال این آب سرد مصارف و کاربردهای گوناگونی می تواند داشته باشد.
- هم مصارف صنعتی (برای مثال خنک کاری دستگاه تزریق پلاستیک یا هر فرآیند دیگری در صنعت)
- هم مصارف تهویه ساختمانی (به همراه فن کویل ها)
طراحی مینی چیلرها برای کاربردهای تهویه نسبت به صنعتی تفاوت هایی دارد که برای آشنایی بیشتر با روند ساخت و شناخت این تفاوت ها، حتما این مقاله ⇐ ساخت مینی چیلر را مطالعه بفرمایید.
اگر یک مینی چیلر 12 تن را در یک ساختمان استفاده کنیم، چند متر مربع را خنک می کند؟
مینی چیلرهای با این ظرفیت معمولا در ویلا یا یک واحد از یک آپارتمان مورد استفاده قرار می گیرند که یک مینی چیلر 12 تن تبرید اسمی در اکثر شهرهای گرم و خشک ایران و یا در شهرهای شمالی کشور در کاربردهای مسکونی می تواند حدودا 320 متر مربع مفید (حدودا 370 متر مربع زیربنای غیر مفید) را به همراه فن کویل ها خنک کند.
- یک ویلا یا واحد آپارتمان با زیربنای 320 متر مربع مفید
- یا مثلا دو واحد آپارتمان 160 متر مربعی
چند نکته مهم:
- در سایر کاربری های تهویه مطبوع از جمله اداری یا تجاری و غیره، با توجه به تعداد افراد حاضر در محل یا ارتفاع سقف و غیره، متراژ تحت پوشش تغییر می کند که باید محاسبه شود.
- در برخی پروژه ها ممکن است شما به جای چند مینی چیلر مستقل از یک چیلر مرکزی استفاده کنید (برای مثال به جای 10 دستگاه 12 تنی از یک چیلر 120 تن تبریدی) که برای شاخت ویژگی ها، قیمت و مشخصات یک چیلر مرکزی 120 تن تبرید، این مقاله ⇐ چیلر تراکمی هوا خنک 120 تن تبرید را مطالعه بفرمایید.
- مینی چیلرهای آپارتمانی که به ازای هر واحد، یک دستگاه از آنها استفاده می شود به چیلر تک واحدی معروف هستند که برای آشنایی با طرز کار و مزایای آن، حتما این مقاله ⇐ چیلر تک واحدی را مطالعه بفرمایید.
ابعاد و وزن مینی چیلر 12 تن تبرید اسمی چقدر است؟
مینی چیلرهای 10 و 12 تن تبرید اسمی معمولا ابعادی بسیار نزدیک به هم دارند.
ابعاد چیلر 12 تن تبرید عبارت است از:
- طول 155 سانتی متر
- عرض 95 سانتی متر
- و ارتفاع 185 سانتی متر
البته مینی چیلرها در این ظرفیت های پایین در ابعاد دیگری نیز طراحی و تولید می شوند تا بتوان در محل پروژه به راحتی جانمایی کرد.
برای آشنایی با ویژگی ها، قیمت، میزان مصرف برق و سایر مشخصات مینی چیلرهای 10 تن تبرید، این مقاله ⇐ مینی چیلر تراکمی هوا خنک 10 تن را مطالعه بفرمایید.
وزن چیلر 12 تن تبرید اسمی ساخت شرکت ماخ حدودا 360 کیلوگرم است.
البته این وزن 360 کیلوگرم در حالتی است که از اواپراتور نوع Shell and Tube در دستگاه استفاده شود و اگر از اواپراتور نوع صفحه ای در آن استفاده کنیم، طبیعتا وزن دستگاه کاهش می یابد.
مشخصات چیلر 12 تن تبرید
چیلر 12 تن تبرید ساخت شرکت ماخ در اغلب موارد دارای مشخصات خاص و ثابتی است (مگر اینکه بنا به دلایلی و بر اساس شرایط خاصی که پروژه دارد یا کارفرما درخواست می کند، از مواد و قطعات متفاوتی استفاده کنیم) که عبارتند از:
- دارای 2 کمپرسور از نوع کم استهلاک و کم صدای اسکرال (از برندهای کوپلند یا دانفوس)
- ساخت به شکل 2 مداره (یعنی کنترل ظرفیت هر مدار به صورت مستقل و جدا از مدار دیگر است)
- قابلیت راه اندازی با 3 نوع گاز مبرد مختلف (گازهای مبرد R22 و R407c و R134a)
- کندانسور 4 ردیفه مسی (لوله های Copper 3/8 in با فین های Aluminum 12 Fin/in)
- دارای 2 فن از نوع محوری (برند زیلابگ چینی یا ebm آلمانی اصل) با روتور اکسترنال IP54
- سیستم کنترل فن A/C (با On/Off Control) یا به صورت EC (با Variable Speed Control در صورت درخواست مشتری)
- بکارگیری شیر انبساط نوع مکانیکی در ظرفیت های کمتر از 20 تن تبرید (از برند دانفوس)
- تابلو برق دستگاه با درجه حفاظتی IP54 و استفاده از کنترلر LOGO زیمنس و تمامی قطعات برقی مورد نیاز
- تامین قطعات برقی از جمله ورودی اصلی تابلو، کلیدهای اتوماتیک ورودی کمپرسورها، کنتاکتورها، کلیدها، فیوزهای مغناطیسی و غیره از برندهای معتبر جهانی از جمله Hyundai و Schneider
- برق تغذیه دستگاه (برق 400 ولت، 3 فاز، 50 هرتز)
- تامین قطعات سیکل تبرید از جمله سنسورهای فشار بالا و پایین، کلیدهای قطع کن، شیرهای برقی، شیر بازدید، سنسور ضد انجماد، شیر توپی، شیر اطمینان و غیره از برندهای معتبر جهانی از جمله Danfoss و Castel
- طراحی اواپراتور برای دمای آب ورودی 10 و خروجی 5 درجه سانتی گراد
- طراحی اواپراتور با افت فشار حداکثر 0.35 بار (سمت آب) و تست آن با فشار 14 بار
- طراحی کل دستگاه با نرم افزارهای تخصصی و توسط مهندسان متخصص و متناسب با نیازهای پروژه هر شخص به صورت خاص
- قابلیت نصب سریع تنها با اتصال به لوله کشی های موجود و کابل برق در محل پروژه
سایر جزئیات قطعات الکتریکی، قطعات سیکل تبرید و غیره مربوط به هر دستگاه به طور دقیق و کامل در پیش فاکتور درج می شود.
دقت کنید که چیلرها در ظرفیت های پایین معمولا با کمپرسورهای اسکرال تولید می شوند زیرا هم قیمت مناسب تری دارند و هم استهلاک و سطح صدای آنها پایین است. در ظرفیت های بالا نیز از کمپرسورهای اسکرو استفاده می شود. برای آشنایی بیشتر با تفاوت های این دو نوع کمپرسور در چیلرها، پیشنهاد می کنیم که این مقاله ⇐ چیلر اسکرال با اسکرو چه تفاوتی دارد؟ را مطالعه بفرمایید.
نکات مهم انتخاب سیستم مناسب و پیش از خرید
پیش از خرید مینی چیلر 12 تن تبرید حتما به این نکات توجه کنید:
- مطمئن شوید که ظرفیت مورد نیاز شما به درستی محاسبه شده باشد و برای اطمینان می توانید با ما تماس بگیرید تا ظرفیت مورد نیاز را محاسبه کنیم.
- دقت کنید که قیمت چیلر 12 تن که دارای پمپ و منبع انبساط است با قیمت چیلر 12 تن بدون پمپ و منبع انبساط متفاوت بوده و محصولات شرکت ما دارای پمپ و منبع ابنساط است و شما دیگر نیازی نخواهید داشت تا این دو قطعه را جداگانه تهیه کنید.
- چنانچه دستگاه مورد نظر در معرض تابش آفتاب قرار دارد می توانید از سایبان مناسب برای افزایش طول عمر دستگاه و نیز راندمان آن استفاده کنید. ولی حتما توجه کنید که سایبان نباید در برابر جریان هوای فن کندانسور، مانع ایجاد کند.
- مینی چیلرهای ساخت شرکت ماخ دارای 18 ماه گارانتی (18 ماه از زمان تحویل دستگاه یا 12 ماه از زمان شروع راه اندازی) و حداقل 10 سال خدمات پس از فروش است.
- برای سفارش و خرید چیلر 12 تن و هر ظرفیت دیگری، نیازی نیست تا کل مبلغ یکجا پرداخت شود و امکان پرداخت اقساطی نیز در مجموعه ما فراهم است.
- چنانچه دستگاه مورد نیاز شما در انبار موجود نباشد، بلافاصله پس از ثبت سفارش، تولید و در مدت زمان کوتاهی تحویل می گردد.
- شما می توانید این دستگاه را در فضای باز (پشت بام یا تراس یا هر جای دیگری) نصب کنید.
برای استعلام مشخصات دقیق و قیمت روز مینی چیلر 12 تن تبرید، محاسبه دقیق ظرفیت مورد نیاز، مشاوره برای انتخاب سیستم مناسب، هماهنگی برای بازدید کارخانه، درخواست صدور پیش فاکتور و غیره با ما تماس بگیرید.
