چیلر 24 تن تبرید معمولا دارای 2 یا 4 کمپرسور نوع اسکرال است (و در برخی موارد خاص از نوع پیستونی) و در اکثر موارد (در بیش از 95 درصد پروژه ها) از نوع تراکمی هوا خنک طراحی و ساخته می شود. این 24 تن، تناژ اسمی چیلر است و تناژ واقعی آن (یعنی میزان برودتی که در عمل می دهد) به شرایط پروژه (برای مثال شرایط آب و هوایی شهری که دستگاه در آنجا نصب می شود و ده ها عامل دیگر) بستگی دارد که با نرم افزار به صورت دقیق محاسبه می شود.

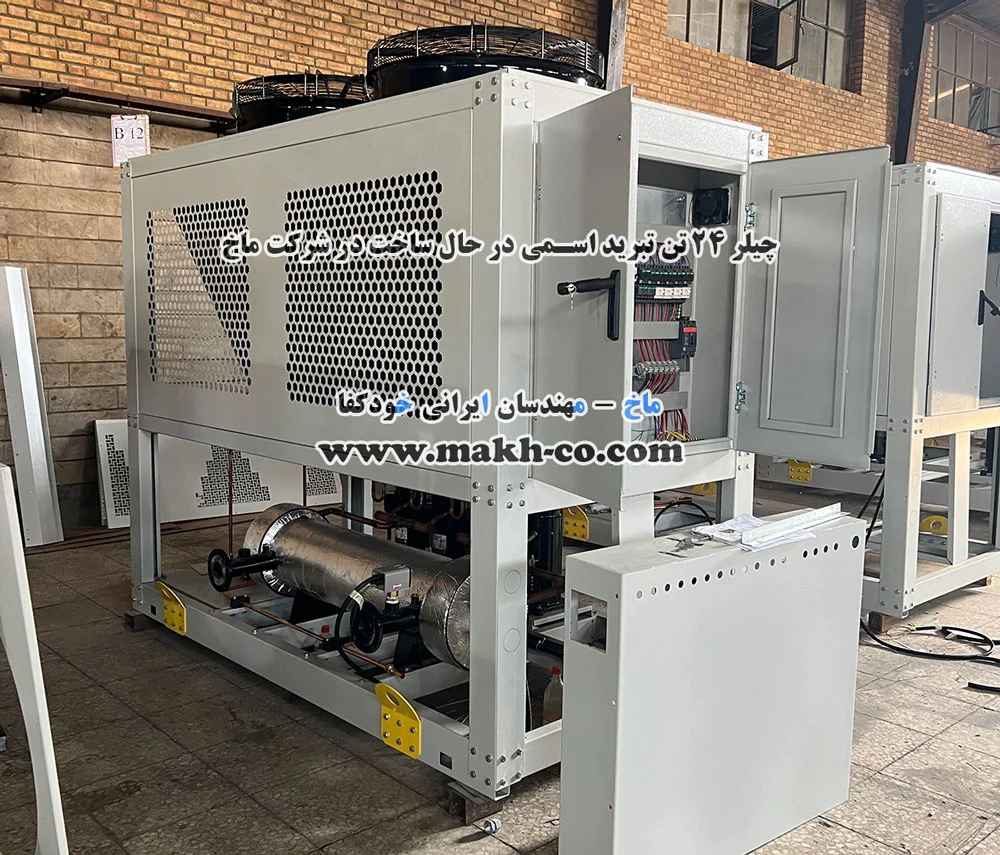

نمونه ای از چیلر 24 تن تبرید اسمی با کندانسور هوا خنک نوع مسی، 4 کمپرسور اسکرال کوپلند اصلی و فن های ebm آلمانی در حال ساخت در شرکت ماخ را در تصویر زیر مشاهده می کنید.
لیست قیمت روز چیلر 24 تن
لیست قیمت روز چیلر 24 تن در 4 مدل پر فروش عبارت است از:
- قیمت چیلر 24 تن اسکرال هوا خنک بدون کنترل دور فن ها 1,970,000,000 تومان
- قیمت چیلر 24 تن اسکرال هوا خنک با کنترل دور فن ها 2,120,000,000 تومان
- قیمت چیلر 24 تن پیستونی هوا خنک بدون کنترل دور فن ها 2,110,000,000 تومان
- قیمت چیلر 24 تن پیستونی هوا خنک با کنترل دور فن ها 2,270,000,000 تومان
چند نکته مهم پیش از خرید:
- ممکن است این لیست قیمت به روز نباشد چونکه هم به خاطر تغییر قیمت ارز، قیمت قطعات تغییر می کند و هم اینکه ممکن است برای یک پروژه به صورت خاص نیاز به آپشن هایی باشد که بر قیمت تمام شده، تاثیرگذار است و بنابرین برای استعلام قیمت روز حتما تماس بگیرید.
- ما در شرکت ماخ این تناژها را معمولا موجود در انبار داریم ولی اگر هم موجود نباشد، در اسرع وقت و طبق قرارداد، تولید و در موعد مقرر تحویل داده می شود.
- برای کاربرد ساختمانی معمولا از کمپرسورهای اسکرال و برای کاربردهای صنعتی در برخی مواقع خاص (با توجه به نیازهای پروژه یا درخواست مشتری) از کمپرسورهای پیستونی استفاده می کنیم.
میزان مصرف انرژی چیلر 24 تن تبرید اسمی
- حداکثر میزان مصرف انرژی الکتریسیته چیلر 24 تن ساخت شرکت ماخ 22.8 کیلووات در هر ساعت است.
- حداکثر شدت جریان مصرفی آن هم 43 آمپر است.
4 نکته مهم:
- دقت کنید که برق مورد نیاز، برق سه فاز، 380 ولت، 50 هرتز است و در تابلو برق دستگاه از قطعات Schneider فرانسه یا Hyundai کره و سیستم کنترلی کرل یا دانفوس استفاده می شود.
- این میزان مصرف انرژی و شدت جریان مصرفی، برای شرایط آب و هوایی است که در آن، ماکزیمم دمای هوای بیرون در تابستان، 40 درجه سانتی گراد در نظر گرفته شده است.
- همانطور که گفتیم این حداکثر میزان مصرف انرژی است که در گرمترین روز سال و در شرایطی رخ می دهد که دستگاه با تمام توان در حال کار باشد و مصرف کننده بیشترین سرمایش را از دستگاه بکشد که معمولا چنین حالت هایی بسیار کم رخ می دهد و در اکثر روزها، چیلر در حالت کم باری (مثلا با 30 یا 50 درصد توان) در حال کار است و میزان مصرف انرژی نیز کم می شود.
- ما در چیلر تراکمی هوا خنک 24 تن تبریدی فقط مصرف برق داریم و مصرف آب آن، صفر است زیرا آب سرد در مداری بسته گردش می کند و به برج خنک کننده هم نیازی نیست.
ابعاد و وزن
ابعاد چیلر 24 تن تبرید اسمی به ترتیب زیر است:
- طول آن 2 متر و 90 سانتی متر
- عرض آن 1 متر و 60 سانتی متر
- ارتفاع آن 2 متر و 10 سانتی متر
2 نکته مهم درباره ابعاد:

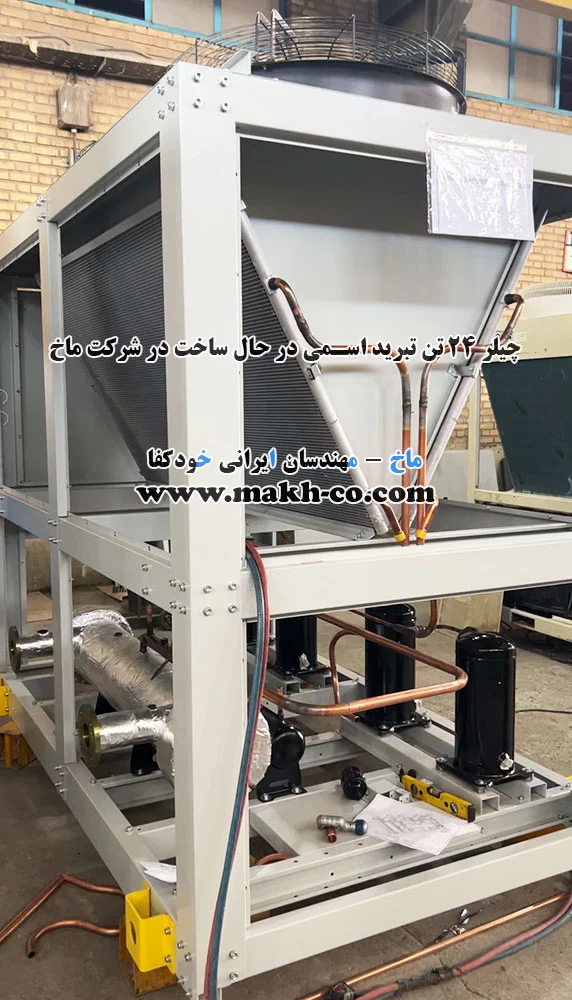

1 . این ابعاد برای حالتی است که کندانسور دستگاه از نوع مایکروچنل است (مطابق شکل زیر) و زمانی که از کندانسور نوع مسی استفاده کنیم، ابعاد تغییر می کند.
2 . ما در شرکت ماخ معمولا با این ابعاد، دستگاه را تولید می کنیم ولی ممکن است در برخی پروژه های خاص و بنا به نیاز یا سفارش مشتری، ابعاد چیلر تراکمی 24 تن هوا خنک را طوری تغییر دهیم که در محل مورد نظر به راحتی نصب شود.
وزن چیلر 24 تن حدودا 720 کیلوگرم است.
سایر مشخصات فنی
قطعات و تجهیزات اصلی که در چیلر تراکمی 24 تن تبرید هوا خنک ساخت شرکت ماخ مورد استفاده قرار می گیرد عبارتند از:
1 . کمپرسورهای اسکرال
ما معمولا از 4 کمپرسور اسکرال که به صورت 2 به 2 مداربندی می شوند (در هر مدار 2 کمپرسور) استفاده می کنیم. مدل هر کمپرسور معمولا ZR72KCE برند کوپلند است که توان اسمی هر یک، 6 اسب بخار است و مجموعا 24 اسب بخار می شود. در برخی موارد خاص (بنا به نیاز یا سفارش مشتری) به جای اسکرال کوپلند از اسکرال برند دانفوس و یا حتی پیستونی هم می توان استفاده کرد.
2 . کندانسور نوع مسی یا نوع مایکروچنل
بنا به نیاز یا درخواست مشتری هم می توان از کندانسورهای مسی 4 ردیفه (با فین های آلومینیومی) و هم از نوع مایکروچنل استفاده کرد. طول، تعداد ردیف، تراکم فین ها و غیره همگی با نرم افزارهای مهندسی توسط مهندسان طراحی بخش مهندسی شرکت ماخ به دقت طراحی می شوند تا ظرفیت مورد نیاز به طور کامل تامین شود.
3 . شیر انبساط الکترونیکی
ما در ساخت چیلر هوا خنک 24 تن تبرید معمولا از شیر انبساط الکترونیکی برند Carel ایتالیا استفاده می کنیم. در تناژهای کمتر از 20 تن معمولا از نوع مکانیکی دانفوس استفاده می شود ولی برای بالاتر از 20 تن از نوع الکترونیکی Carel که کارایی بسیار بهتری دارد.
برای آشنایی بیشتر با قیمت، میزان مصرف انرژی و ابعاد و وزن چیلر 20 تن تبرید، این مقاله ⇐ چیلر هوا خنک 20 تن را مطالعه بفرمایید.
4 . اواپراتور نوع Shell and Tube
این نوع اواپراتورها که تمام مراحل طراحی و ساخت آن در خود شرکت ماخ انجام می شود معمولا برای این تناژ مورد استفاده قرار می گیرد و تمامی محاسبات مربوط به ظرفیت آن، طول لوله های مسی، ورود و خروج جریان آب و مبرد و غیره با نرم افزارهای مهندسی و توسط مهندسان ما به دقت انجام می شود تا هم دستگاه با ظرفیت مناسب تولید شود و هم کارایی، راندمان و طول عمر بالایی داشته باشد.
5 . بخش کنترلی و برقی
از دیگر بخش های مهم دستگاه، همین بخش سیستم برق و کنترل دستگاه است که ما در این تناژ معمولا از کنترلر کرل ایتالیا یا دانفوس و تمامی کلیدهای حفاظتی و کنترلی و غیره، مطابق با پیش فاکتور، استفاده می کنیم.
6 . تمامی تجهیزات و شیرآلات کنترلی جریان مبرد
برای کمپرسورهای اسکرال کوپلند سری ZR معمولا از 3 نوع گاز مبرد استفاده می شود گه عبارتند از:
- مبرد R22
- مبرد R407c
- مبرد R134a
که با توجه به شرایط پروژه یکی از این مبردها در مدار دستگاه تزریق می شود.
کلیه شیرآلات و تجهیزات لازم با نرم افزارهای مهندسی انتخاب و مطابق با پیش فاکتور، در دستگاه نصب می شود. در ضمن بنا به نیاز، آکومولاتور و رسیور هم روی دستگاه نصب می گردد.
دو سوال مهم:
این 2 سوالی که در ادامه مطرح می کنیم، به کاربرد ساختمانی (برای سرمایش هوای ساختمان به کمک فن کویل ها) یا کاربرد صنعتی (برای خنک کاری ماشین آلات صنعتی) بستگی دارد.
1 . چیلر 24 تن تبرید اسمی برای چند متر مربع مورد استفاده قرار می گیرد؟
در کاربردهای ساختمانی معمولا این سوال مطرح می شود که یک چیلر 24 تن تبرید اسمی حدودا چند متر مربع را خنک می کند که پاسخ به این سوال به چند پارامتر اصلی بستگی دارد. از جمله:
- نوع کاربری ساختمان (آپارتمان یا اداری یا تجاری و غیره)
- دمای هوای بیرون در تابستان
- نوع مصالح به کار رفته در دیوارها و سقف
- و ده ها عامل دیگر
که همگی در نرم افزارهای مهندسی وارد می شوند و محاسبات به ما نشان می دهد که چند متر مربع را می تواند خنک کند. ولی برای یک کاربرد مسکونی و در اقلیم هایی شبیه به اقلیم آب و هوایی تهران و مشهد و شهرهای مشابه، یک چیلر 24 تن می تواند حدودا 600 تا 700 متر مربع مفید را خنک کند که برای هر اتاق یک فن کویل هم در نظر گرفته می شود.
برای مشاهده لیست قیمت فن کویل ها، به این صفحه ⇐ قیمت فن کویل مراجعه کنید.
2 . یا چند لیتر آب را در هر ساعت سرد می کند؟
در کاربردهای صنعتی معمولا این سوال مطرح می شود که یک چیلر 24 تن تبرید اسمی حدودا چند لیتر آب را در هر ساعت خنک می کند که پاسخ به این سوال به چند پارامتر اصلی بستگی دارد. از جمله:
- دمای ورود و خروج آب به اواپراتور
- دمای هوای محیط بیرون
- میزان ضد یخ به کار رفته در مدار آب
- و ده ها عامل دیگر
ولی به طور کلی و در شرایطی نرمال، این دستگاه می تواند حدودا 5160 لیتر آب را در هر ساعت و با اختلاف دمای 10 درجه سانتی گراد، خنک کند.
دستگاه چیلر 24 تن تبرید کجا نصب می شود؟
محل نصب چیلر 24 تن معمولا بر روی بام است. اگر روی بام امکان نصب نباشد می توان آن را در هر فضای باز دیگری (برای مثال در حیاط) نیز نصب کرد.
2 نکته مهم درباره محل نصب:
- محل نصب باید کاملا تراز باشد و بتواند وزن چیلر 24 تن را که حدودا 720 کلیوگرم است به خوبی تحمل کند.
- ابعاد چیلر به گونه ای است که باید فضای لازم هم برای نصب و هم برای حرکت راحت تکنسین در اطراف آن (جهت سرویس یا تعمیرات احتمالی) در نظر گرفته شود.
برخی از مهمترین نکات خرید چیلر 24 تن
- پیش از خرید چیلر 24 تن حتما به مفاد پیش فاکتور دقت کنید و قیمت ها را زمانی نسبت به هم مقایسه کنید که قطعات و تجهیزات یکسان و با کیفیتی داشته باشند.
- شما علاوه بر پرداخت نقدی، امکان خرید اقساطی نیز دارید و معمولا به این شکل است که 50 تا 70 درصد قیمت در حین قرارداد و بقیه آن طی 4 فقره چک پرداخت می شود.
- دقت کنید که پیش از خرید، ظرفیت دستگاه مورد نیاز به اندازه کافی محاسبه شده باشد تا دستگاه بتواند در سخت ترین شرایط، ظرفیت واقعی مورد نیاز را تامین کند.
- دستگاه های شرکت ما دارای 18 ماه گارانتی (18 ماه از زمان تحویل یا 12 ماه از زمان شروع به کار) بی قید و شرط هستند و حداقل 10 سال خدمات پس از فروش ارائه می شود.
برای مشاوره جهت انتخاب دستگاه مناسب، محاسبه ظرفیت مورد نیاز، صدور پیش فاکتور، هماهنگی برای بازدید کارخانه و غیره با ما تماس بگیرید.
مهندس احمدی : 09194427470 – 09127675117
مهندس خورانی : 09191639363
