چیلر خانگی چیست ؟

چیلر خانگی چیست و کاربرد آن برای چه مساحتی پیشنهاد می شود؟

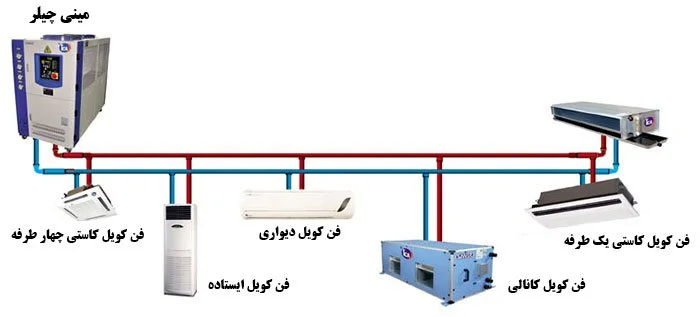

در پاسخ به سوال چیلر خانگی چیست به طور خلاصه می توان گفت که چیلر خانگی در واقع همان مینی چیلر آپارتمانی است که در محوطه بیرون از ساختمان (مانند حیاط یا پشت بام یا تراس) نصب شده و وظیفه آن ایجاد آب سرد و پمپاژ آن به لوله های (کویل های) دستگاه های توزیع کننده هوای سرد و گرم مانند فن کویل های خانگی است. همانطور که در شکل زیر مشاهده می کنید ، چیلر خانگی یا همان مینی چیلر (مدل سایز کوچک دستگاه چیلر) با لوله کشی آب به تعدادی فن کویل متصل شده و آب سرد شده توسط آن با پمپ به کویل های درون فن کویل ها منتقل می شود. درون هر فن کویل یک کویل مسی و یک فن وجود دارد که فن هوا را از روی کویل سرد شده ، دمیده و دمای هوا را کاهش می دهد و در نتیجه منجر به سرمایش مطبوع در تابستان می شود. همانطور که در تصویر زیر نشان داده شده ، فن کویل ها در انواع سقفی ، زمینی ، دیواری و غیره موجود هستند. در ادامه به تشریح ساختار آن و نیز فن کویل ها ، مزایا و معایب ، اینکه برای چه مساحتی پیشنهاد می شود و قیمت آن خواهیم پرداخت.

در شکل زیر اجزای داخلی یک فن کویل نشان داده شده است که دستگاه در حال کار به صورت سرمایشی است. چونکه آب سرد چیلر خانگی درون مجاری کویل دستگاه فن کویل به جریان افتاده و دمای کویل را تا چند درجه بالای صفر کاهش داده است و اگر بخواهیم همین دستگاه به صورت گرمایشی کار کند باید آب سرد ورودی به فن کویل ها را قطع کرد و در عوض آن آب گرم به مجاری داخلی کویل فرستاد.

مطالعه بیشتر درباره انواع فن کویل ها و طرز کار آنها در این متن ⇐ فن کویل

برای حالت گرمایش ، درون کویل های فن کویل ، آبگرم ارسالی از طرف پکیج گازسوز (دیواری یا زمینی) یا بویلر گازسوز (موتورخانه) جریان پیدا کرده و با عبور هوا از اطراف کویل ها ، هوا گرم شده و در محیط توزیع می شود. بنابرین این سیستم یک سیستم کامل سرمایشی و گرمایشی مستقل است.

در ادامه بررسی خواهیم کرد که کاربرد این دستگاه بیشتر برای چه مساحتی پیشنهاد می شود. همانطور که می دانید برای سرمایش و گرمایش ساختمان های کم متراژ (مثل خانه مسکونی) تعداد زیادی گزینه مختلف و با قیمت های متفاوت وجود دارد که بهتر است با مزایا و معایب آنها به خوبی آشنا شوید تا انتخاب درستی داشته باشید.

کاربرد و استفاده از این سیستم در چه مساحتی (متراژی) توصیه می شود؟

چیلر خانگی در واقع شبیه چیلر هوا خنک با ابعاد و ظرفیت کمتر از آن است که پمپ و منبع انبساط نیز در داخل آن جاسازی می شود. چیلر خانگی در واحدهایی با مساحت بیشتر از 150 متر معمولا استفاده می شود (از مساحت 150 تا 300 متر مربع به صورت مینی چیلر و از 300 متر مربع به بالا به صورت چیلر مرکزی) و مزیت آن نسبت به دستگاه داکت اسپلیت این است که چندین فن کویل (هر اتاق و سالن یک فن کویل مجزا) به یک چیلر خانگی متصل شده و دمای هوای خروجی از هر فن کویل را می توان به صورت جداگانه و مستقل از سایر فن کویل ها کنترل نمود. ولی در داکت اسپلیت یک هواساز مرکزی در سقف کاذب جاسازی می شود که با کانال کشی ، هوای سرد یا گرم را به اتاق ها و سالن ها ارسال می کند و عیب آن این است که سیستم تهویه همه اتاق ها و سالن های متصل به یک داکت اسپلیت با هم روشن و خاموش شده و دمای یکسانی خواهند داشت.

بدین ترتیب در سیستم داکت اسپلیت ضمن عدم وجود آسایش حرارتی و برودتی برای تمام ساکنان ، شاهد افزایش مصرف انرژی به خاطر افزایش اتلافات نیز خواهیم بود. چونکه ممکن است در همه زمان ها و در تمامی اتاق ها همواره افراد حضور نداشته باشند و بدین ترتیب با روشن شدن سیستم سرمایشی همه اتاق ها همزمان با هم خنک شده و در اتاق هایی که سکنین در آن حضور ندارند در واقع سیستم در حال اتلاف انرژی است ولی در فن کویل ها شاهد چنین چیزی نیستیم و فقط کافیست که فن کویل هر اتاقی که از آن استفاده ای نمی شود را خاموش کرد و سیستم چیلر خانگی و فن کویل ها دقیقا به همان میزان که نیاز است انرژی مصرف می کنند.

مطابق شکل زیر وقتی داکت اسپلیت روشن می شود همزمان تمام بخش ها با هم تهویه شده و دمایی برابر خواهند داشت :

مطابق شکل زیر وقتی چیلر خانگی برای سرمایش یا پکیج برای گرمایش روشن می شود می توان فن کویل هر بخش را (درون هر اتاق یک فن کویل نصب شده است) بدون اثرگذاری بر عملکرد سایر فن کویل ها روشن یا خاموش کرد و در ضمن در دمایی مورد دلخواه قرار داد :

پر کاربرد ترین رقیب دستگاه چیلر خانگی برای مساحت های بین 100 تا 150 متر مربع همین دستگاه داکت اسپلیت است. در متراژهای بیشتر از 150 متر مربع تقریبا مینی چیلر و چیلر بی رقیب هستند و بیشترین کاربرد را به عنوان سیستم تهویه یک ساختمان (به همراه فن کویل ها و پکیج آبگرم یا دیگ آبگرم موتورخانه) دارند. در مساحت های کمتر از 100 متر مربع بیشتر استفاده از کولرهای آبی و گازی به همراه پکیج و رادیاتورها یا بخاری برای تامین هوای سرد و گرم مورد نیاز پیشنهاد می شود.

مقایسه قیمت آن

از معایب چیلر خانگی و فن کویل هایی که باید برای آن تهیه شود می توان به قیمت بالاتر آنها نسبت به داکت اسپلیت اشاره کرد و از مزایای آن هم همانطور که گفتیم می توان بر روی کار فن کویل ها مدیریت داشت. در مواقعی که تعداد واحدهای کم متراژ زیاد باشد (برای مثال یک آپارتمان مسکونی چند واحدی) بهترین کار از نظر اقتصادی (صرفه جویی در خرید دستگاه ها) این است که به جای خرید یک چیلر خانگی برای هر واحد ، نیاز برودتی مجموع واحدها با هم جمع شده و یک چیلر به شکل مرکزی برای تمام آنها در نظر گرفته شود و در هر واحد هم تعدادی فن کویل نصب شود و همه آنها به چیلر مرکزی متصل شوند. با انجام چنین کاری حتی قیمت تمام شده یک چیلر مرکزی به علاوه فن کویل ها از قیمت چند داکت اسپلیت هم کمتر خواهد شد.

شناخت بیشتر در مورد سیستم داکت اسپلیت ، مزایا ، معایب و قیمت آن در این صفحه ⇐ دستگاه داکت اسپلیت

در شکل زیر اعداد مربوط به دما بر حسب درجه فارنهایت بیان شده است.

منظور از هوا خنک بودن چیلر خانگی چیست ؟

چیلر برای خانه یا همان مینی چیلر خانگی معمولا از نوع هوا خنک است. منظور از هوا خنک بودن آنها این است که کندانسور آن (کندانسور یک مبدل حرارتی است که درون مینی چیلر جاسازی می شود) از نوع هوا خنک بوده و توسط هوای دمیده شده از فن خنک می شود. اگر کندانسور از نوع آب خنک باشد به تجهیزات برج خنک کننده نیز نیاز خواهد بود. در شکل زیر نمونه هایی از انواع مینی چیلرهای ساخته شده در شرکت ما نشان داده شده است که فن کندانسور در بالای آن قرار گرفته و کندانسور آن توسط هوای دمیده شده فن ، خنک می شود و بنابرین به برج خنک کننده نیازی ندارد.

نمونه مینی چیلرهای ساخته شده در کارخانه شرکت ما :

برای شناخت اجزای داخلی و نیز نحوه کار چیلرهای تراکمی هوا خنک این صفحه را مطالعه بفرمایید ⇐ چیلر هوا خنک
